S9 Trasfhoirmeoir Ísealvoltais Líonta le hOla Trí Chéim

Is é ár gcuideachta monaróir premier de S9 Trí Chéim Trasfhoirmeoir Ísealvoltais Líonta Ola. Laghdaíonn sé costais oibriúcháin le dearadh ísealchaillteanais, tá cumas frith-ghearrchiorcaid níos fearr aige, agus úsáideann sé struchtúr séalaithe atá saor ó chothabháil. Ag baint le hiontaofacht ard le héifeachtúlacht costais eisceachtúil, is é an rogha iontach é do do riachtanais dáileadh cumhachta.

Branda: Lugao Power Co., Ltd.
Deimhniú: ISO / CE / tuarascáil tástála cineáil

Seol Fiosrúchán

Cur síos ar an Táirge

Is gléas cumhachta an-iontaofa é Trasfhoirmeoir Ísealvoltais Trí Chéim S9 ár gcuideachta atá deartha go sonrach le haghaidh córais dáileacháin cumhachta íseal-voltais. Soláthraíonn an táirge seo claochladán ardcháilíochta duit a chomhcheanglaíonn feidhmíocht chobhsaí le héifeachtúlacht costais, atá infheidhme go forleathan i ngléasraí tionsclaíocha, foirgnimh thráchtála, agus cásanna dáileadh cumhachta cónaithe. Úsáideann an táirge seo leatháin chruach sileacain fuar-rollta ardchaighdeáin agus foirceannadh copair ard-íonachta. Laghdaíonn a chroí-struchtúr optamaithe go héifeachtach caillteanais hysteresis agus eddy reatha, ag cinntiú oibriú cobhsaí agus iontaofa fadtéarmach. Soláthraíonn an córas fuaraithe inslithe ola-tumtha diomailt teasa den scoth agus cumas ró-ualach, ag cothabháil voltas aschuir cobhsaí fiú faoi choinníollacha luaineachtaí voltais nó athruithe suntasacha ualaigh. Déanann an struchtúr séalaithe go hiomlán taise agus neamhíonachtaí seachtracha a leithlisiú go héifeachtach, ag leathnú saolré trealaimh agus ag laghdú minicíocht cothabhála.

Paraiméadar Táirge (Sonraíocht)

S9 sraith 11kV aon phas claochladán dáileadh cuaille suite
Rátáil (KVA)	Grúpa voltais		Veicteoir grúpa	Impedance voltas	Caillteanas		Níl- ualach reatha (%)	Meáchan(kg)			(L×B×H)(mm) Toise sheachtrach	Tomhsaire ingearach/ cothrománach
Rátáil (KVA)	ard- Voltas	íseal- voltas	Veicteoir grúpa	Impedance voltas	Gan ualach	ualach	Níl- ualach reatha (%)	Meaisín meáchan	Ola meáchan	Comhlán meáchan	(L×B×H)(mm) Toise sheachtrach	Tomhsaire ingearach/ cothrománach
5	13.8 13.2 11 10.5 10 6	0.4 0. 415 0. 433	Yyno Dyn11 Dyn5	4	0.07	0.35	4	50	45	145	550×450×800	400/350
10					0.09	0.40	3.5	70	55	185	550×450×800	400/350
20					0.11	0.52	3.0	110	60	235	660×505×850	400/350
30					0.13	0.63/0.	2.3	130	65	265	660×530×870	450/340
50					0.17	0.91/0.87	2.0	195	80	365	740×600×930	450/380
63					0.20	1.09/1.04	1.9	230	80	400	720×620×100	450/380
80					0.25	1.31/1.25	1.9	260	95	460	770×640×1030	450/430
100					0.29	1. 58/1.	1.8	300	95	510	820×710×970	550/450
125					0.34	1.89/1.	1.7	335	115	585	1040×680×1080	550/470
160					0.40	2. 31/2.	1.6	405	130	685	1090×670×1130	550/520
200					0.48	2.73/2.	1.5	490	150	810	1160×760×1090	550/520
250					0.56	3.2/3.05	1.4	565	170	935	1215×775×1180	650/550
315					0.67	3.83/3.65	1.4	655	200	1095	1345×890×1205	650/550
400					0.B0	4.52/4.	1.3	840	250	1385	1450×935×1240	650/550
500					0.96	5.41/5.15	1.2	935	235	1505	1410×970×1290	750/600
630				4.5	1.20	6.2	1.1	1100	330	1830	595×1040×1315	850/660
800					1.40	7.5	1.0	1360	370	2225	1765×1170×1350	850/660
1000					1.70	10.3	1.0	1455	475	2555	1855×1255×1490	850/660
1250					1.95	12.0	0.9	1715	545	3140	1885×1270×1590	850/660
1600					2.40	14.5	0.8	2095	630	3680	950×1620×2020	850/700
2000					2.80	19.8	0.8	2340	715	4190	2060×1740×2050	820/820
2500					3.30	23.0	0.7	2920	830	5100	2250×1800×210	1070/1070
Nóta: Raon tapála ardvoltais: ± 5%, ± 2 × 2.5%; Minicíocht: 50Hz

Gné Táirge agus Feidhm

Gnéithe Táirge

Tíosach ar Fhuinneamh & Caillteanas Íseal:I gcomparáid leis an tsraith S7 roimhe seo, tá laghdú thart ar 10% ar an meán ar chaillteanas gan ualach ar an gclaochladán S9, laghdú thart ar 22% ar chaillteanas ualaigh, agus laghdú níos suntasaí fós ar reatha gan ualach de bheagnach 46%. Ba tháirge coigilte fuinnimh é a cuireadh chun cinn go náisiúnta ag an am.

Dearadh Struchtúr Iontaofa:

Croílár:Claochladán ola-tumtha S9 déanta as cruach sileacain gráin-dhírithe ar ghrán-rollta ar ardchaighdeán, ag baint úsáide as croí-struchtúr comhpháirteach trí chéim claonta go hiomlán, ag laghdú caillteanas agus torann go héifeachtach.

Foirceannadh:Glacann an foirceannadh ardvoltais struchtúr sorcóireach ilchiseal, agus úsáideann an foirceannadh íseal-voltais struchtúr helical sorcóireach nó feabhsaithe le duchtanna ola fadaimseartha, ag feabhsú diomailt teasa agus neart meicniúil.

Próiseas Fastála:Úsáideann na ceanglóirí go léir cnónna frith-scaoilte féin-ghlasála, agus cuirtear croí-struchtúr suite chun cobhsaíocht a chinntiú le linn iompair agus oibriú fadtéarmach, rud a chuireann deireadh leis an ngá atá le hiniúchadh croí agus cothabháil ardaithe.

Struchtúr Séalaithe Iomlán (Sraith S9-M):Tá umar claochladáin dáileadh S9 deartha le painéil rocach a sholáthraíonn feidhm análaithe chun cúiteamh a dhéanamh ar athruithe toirte ola, deireadh a chur leis an gcoimeádán traidisiúnta. Déanann an struchtúr seo atá séalaithe go hiomlán an ola claochladáin a leithlisiú go hiomlán ón aer seachtrach, rud a choscann ocsaigin agus taise a bheith ag dul isteach, rud a chuireann moill ar aosú an ola inslithe.

Cosaint Sábháilteachta Cuimsitheach: S9 Trasfhoirmeoir Ísealvoltais Líonta le hOla Trí Chéimatá feistithe le comhpháirteanna cosúil le comhla faoisimh brú, teirmiméadar dhiailiú, agus sealaíochta gáis, a scaoileann brú go pras nuair a thagann brú inmheánach ró-ard, ag cinntiú oibriú sábháilte trealaimh.

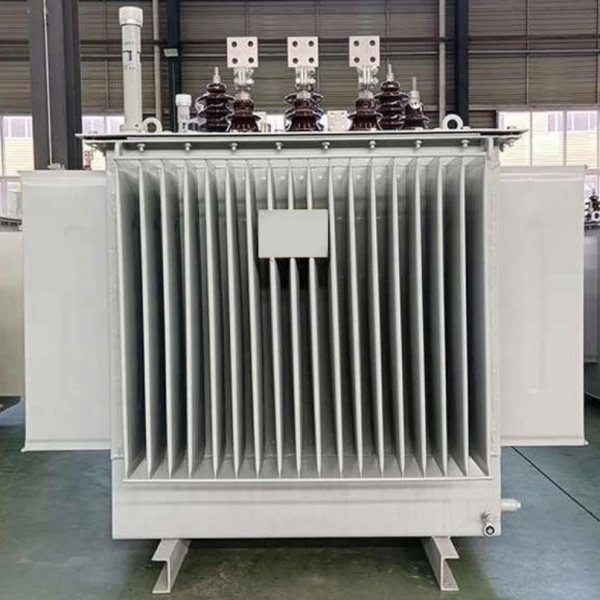

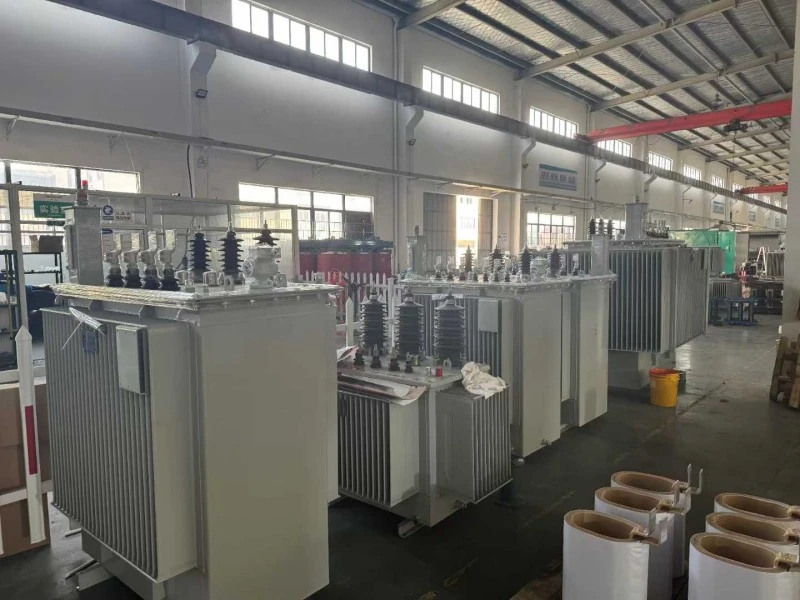

S9 Three Phase Oil Filled Low Voltage Transformer

Buntáistí na dTréithe

Costais Oibriúcháin atá Laghdaithe go Suntasach:Tá an buntáiste lárnach san éifeachtúlacht fuinnimh. I gcomparáid leis an tsraith S7, laghdaítear costais oibriúcháin an táirge S9 thart ar 19%, rud a fhágann coigilteas suntasach leictreachais thar oibriú fadtéarmach.

Iontaofacht Oibriúcháin Ard:Le tacaíocht feabhsaithe deireadh coil, struchtúr inslithe nua, agus dearadh gearrchiorcad-resistant, feabhsaítear go mór a chumas ciorcaid ghearr tobann a sheasamh. D'éirigh leis tástálacha gearrchiorcaid tobann ag ionad tástála atá aitheanta go náisiúnta, rud a áirithíonn oibriú cobhsaí fiú faoi choinníollacha díobhálacha amhail luaineachtaí greille.

Costais Chothabhála Fíor-Ísle:Cuireann an struchtúr séalaithe go hiomlán deireadh leis an ngá atá le hathsholáthar an ola claochladáin le linn a shaol seirbhíse gnáth, ag laghdú go mór ualach oibre cothabhála agus costais.

Inoiriúnaitheacht Ard & Dearadh Aeistéitiúil:Ní hamháin go bhfeabhsaíonn dearadh an umair roctha éifeachtúlacht diomailt teasa ach bíonn táirge níos dlúithe agus níos taitneamhaí ó thaobh aeistéitiúil de, rud a laghdaíonn lorg na suiteála.

Cuireann táirgí in oiriúint don chomhshaol

Airde	Gan dul thar 1000 méadar
Teocht uasta chomhthimpeallach	+40 ℃
Teocht íosta chomhthimpeallach	-25 ℃
Taise choibhneasta meánach míosúil uasta	90% (ag 20 ℃)
Riachtanais láithreáin suiteála	Gan guaiseacha dóiteáin nó pléascadh, gan aon truailliú mór, creimeadh ceimiceach, nó creathadh foréigneach; oiriúnach le haghaidh suiteáil laistigh agus lasmuigh.

Cásanna Iarratais

Úsáidtear na Trasfhoirmeoirí Ísealvoltais Trí Chéim S9 Trí Chéim go príomha in iarratais dáileacháin cumhachta críochfoirt nuair is gá leictreachas ardvoltais 10kV nó 35kV a thiontú go leictreachas ísealvoltais 400V. Áirítear le cásanna sonracha:

Cineál Iata (Sraith S9-M): Go háirithe oiriúnach do thionscail cosúil le próiseáil peitriliam agus ceimiceach. Go hiondúil bíonn méideanna móra ola agus ceimiceán sna timpeallachtaí seo; leithlisíonn an struchtúr iomlán séalaithe go héifeachtach gáis chreimneach, cosnaíonn sé comhpháirteanna inmheánacha, agus cinntíonn sé oibriú sábháilte.

Cineál Neamhiata (Sraith S9):Úsáidtear go forleathan i bhfiontair thionsclaíocha agus mianadóireachta, láithreáin tógála, pobail chónaithe, ionaid tráchtála, aerfoirt, stáisiúin iarnróid, agus foirgnimh thionsclaíocha agus sibhialta ginearálta eile mar mhoil dáileacháin cumhachta.

Bonneagar agus Talmhaíocht:Úsáidtear go coitianta i bhfobhealaí, ardáin druileála, ardáin táirgthe ola, agus greillí cumhachta talmhaíochta uirbeacha agus tuaithe chun soláthar cumhachta cobhsaí a sholáthar do threalamh éagsúla.

Sonraí Táirgeadh

Tá an claochladán ola-líonadh trí-chéim tar éis leas iomlán a bhaint as sonraí an táirge. Trí dhearadh scagtha na gcomhpháirteanna lárnacha, mar shampla an croí, na cornaí, an umar ola, agus na dúntóirí, sroicheann sé caillteanas íseal, ard-iontaofacht agus tréithe saor ó chothabháil.

Struchtúr agus próiseas croí-chomhpháirte

Comhpháirteanna Croí	Sonraí Struchtúrtha agus Próiseas Déantúsaíochta	Cuspóir Dearaidh
Croílár	Claochladán ola-tumtha S9 déanta as leatháin chruach sileacain atá dírithe ar ghrán fuar-rollta ar ardchaighdeán, le struchtúr lannaithe comhpháirteach trí-leibhéal 45 ° go hiomlán oblique, gan aon phuncháil nó ceangailteach, agus socraítear an croí-phost trí cheangail le téip ghloine leath-tirim nó trí phéint leigheas a chur i bhfeidhm.	Laghdaigh drogall maighnéadach agus caillteanais srutha eddy, laghdaigh caillteanais gan ualach agus sruth gan ualach, agus laghdaigh torann oibriúcháin.
Coil (foirceannadh)	Tá an dá foirceannadh ardvoltais agus ísealvoltais déanta as sreang copar ard-chaighdeán saor ó ocsaigine. Tá struchtúr sorcóireach ilchiseal ag an foirceannadh ardvoltais, agus tá struchtúr bíseach sorcóireach nó feabhsaithe (le bealaí ola fadaimseartha) ag an foirceannadh íseal-voltais.	Seoltacht a chinntiú agus éifeachtúlacht diomailt teasa a bharrfheabhsú. Feabhsaíonn an struchtúr corna speisialta neart meicniúil chun borrtha reatha gearrchiorcaid a sheasamh.
umar breosla agus séala	Gnéithe an tsraith S9-M struchtúr umar ola roctha go hiomlán séalaithe. Freastalaíonn na plátaí rocach ar fheidhmeanna diomailt teasa agus leathnaithe araon, rud a chuireann deireadh leis an ngá atá le coimeádán ola. Tar éis picilte agus fosfatáil, tá an umar ola brataithe le trí chóta de primer agus cóta amháin de phéint frith-meirge.	Déanann sé an ola claochladáin a leithlisiú go hiomlán ón aer, rud a chuireann cosc ar an ola inslithe ó thaise agus ocsaídeach a fháil, oibriú saor ó chothabháil a bhaint amach, agus friotaíocht creimeadh lasmuigh a fheabhsú.
Córas inslithe agus cheangail	Glactar le struchtúr inslithe nua, agus feabhsaítear tacaíocht deireadh an choil. Úsáideann gach ceanglóir inmheánach cnónna glasála féin-ghlais, agus cuirtear struchtúr suite comhlacht leis.	Cinntíonn neart feabhsaithe leictreach agus cumas seasaimh gearrchiorcaid go bhfanann an t-aonad cobhsaí agus nach scaoileann sé faoi chreathadh fadtéarmach le linn iompair agus oibríochta, ag baint amach cothabháil gan croí-ardú.
Comhpháirteanna cosanta slándála	Feistithe le comhla faoisimh brú, teirmiméadar comhartha, agus sealaíochta gáis; glacann sé cineál nua de changer sconna ingearach dúbailte-séalaithe.	Scaoileann an comhla faoisimh brú brú go tapa i gcás brú locht inmheánach iomarcach, rud a chosc ar an umar ola ó dhífhoirmiú nó pléascadh. Cuireann dearadh séala dúbailte an changer sconna deireadh le sceitheadh ola ag an suíomh a rialaíonn brú.

CCanna

Cad é claochladán dáileacháin ola-tumtha trí phas S9?

Is gléas dáileacháin cumhachta é an claochladán dáileadh ola-tumtha trí chéim S9 a úsáidtear chun leictreachas meánvoltais a chéimniú síos, mar shampla 6kV, 10kV, 11kV nó 13.8kV, go dtí leictreachas íseal-voltais mar 0.4kV, 0.415kV nó 0.433kV. Úsáidtear go forleathan é i ngléasraí tionsclaíocha, foirgnimh tráchtála, pobail chónaithe, láithreáin mhianadóireachta, greillí cumhachta talmhaíochta agus córais dáileacháin fóntais.

An féidir cóimheas voltais an claochladáin ola-tumtha S9 a shaincheapadh?

Tá. Is féidir le Lugao an cóimheas voltais a shaincheapadh de réir na riachtanas greille áitiúil agus tionscadail. I measc na roghanna coitianta tá 10kV/0.4kV, 11kV/0.415kV, 13.8kV/0.4kV agus comhcheangail voltais shaincheaptha eile. Is féidir an grúpa veicteoir, raon tapála, minicíocht agus gabhálais a shaincheapadh freisin.

Cén raon acmhainne atá ar fáil don chlaochladán seo?

Is féidir an claochladán dáileadh ola-tumtha S9 a sholáthar i gcáilíochtaí éagsúla rátáilte de réir riachtanais an tionscadail. I measc na gcumas coitianta tá 5kVA, 10kVA, 30kVA, 50kVA, 100kVA, 250kVA, 500kVA, 1000kVA, 1600kVA, 2000kVA agus 2500kVA. Téigh i dteagmháil le Lugao le do thoil le haghaidh rogha samhail oiriúnach bunaithe ar d’éileamh ualaigh.

Cad é an difríocht idir claochladáin ola-tumtha S9 agus S11?

I gcomparáid leis an tsraith S9, anS11 sraithde ghnáth tá caillteanas gan ualach níos ísle agus feidhmíocht coigilte fuinnimh níos fearr. Tá an claochladán S9 fós in úsáid go forleathan i go leor tionscadal dáileacháin mar gheall ar a oibriú cobhsaí, a dhearadh aibí agus a éifeachtúlacht costais. Braitheann an roghnú deiridh ar bhuiséad an tionscadail, riachtanais éifeachtúlachta, caighdeáin áitiúla agus coinníollacha oibriúcháin.

An bhfuil an claochladán ola-líonadh S9 oiriúnach le haghaidh suiteáil lasmuigh?

Tá. Is féidir an claochladán ola-líonadh S9 a dhearadh le haghaidh suiteáil lasmuigh. Is féidir é a bheith feistithe le umar ola séalaithe, sciath frith-chreimeadh, comhla faoisimh brú, teirmiméadar, táscaire leibhéal ola agus gabhálais cosanta eile de réir riachtanais an tionscadail. I gcás timpeallachtaí crua, tabhair airde, teocht chomhthimpeallach, taise agus leibhéal truaillithe roimh luachan.

Cén modh fuaraithe a úsáideann an claochladán seo?

Úsáideann an claochladán dáileadh ola-tumtha S9 go coitianta fuarú ONAN, rud a chiallaíonn fuarú Ola Natural Air Natural. Scaipeann an ola claochladáin go nádúrtha taobh istigh den umar chun teas a aistriú, agus scaipeann dromchla seachtrach an umair teas trí fhuarú aer nádúrtha.

An féidir le Lugao seirbhís OEM nó claochladán saincheaptha a sholáthar?

Tá. Soláthraíonn Lugao OEM agus seirbhísí claochladán saincheaptha. I measc na roghanna saincheaptha tá cumas rátáilte, cóimheas voltais, minicíocht, grúpa veicteora, raon cnagadh, dearadh imfhálú, gabhálais claochladáin, dath péinteála, ainmchlár agus ceanglais phacáistithe.

Seirbhís iar-díola táirge

1. Tar éis an claochladán a shuiteáil agus a chur i bhfeidhm ar an láthair, tá sé ráthaithe go mbeidh sé saor ó sceitheadh, agus tá ráthaíocht ann nach craiceann ná céimnithe. Soláthraítear bharántas 5 bliana; beidh aon fhadhbanna cáilíochta a tharlaíonn faoi ghnáthúsáid laistigh den tréimhse bharánta clúdaithe faoin bharántas.

2. Tá na táirgí go léir clúdaithe ag seirbhís ar feadh an tsaoil, ag cinntiú iomláine na gabhálais táirgí.

3. Níl an saol seirbhíse níos lú ná 30 bliain.

4. I gcás teip trealaimh, freagróidh an soláthraí laistigh d'uair an chloig tar éis fógra a fháil ón gceannaitheoir, agus seolfar pearsanra teicniúil chuig an suíomh laistigh de 24 uair an chloig sa bhaile.

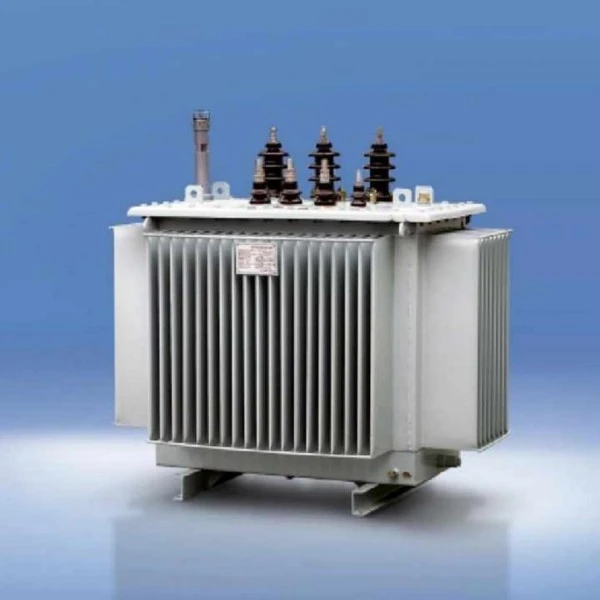

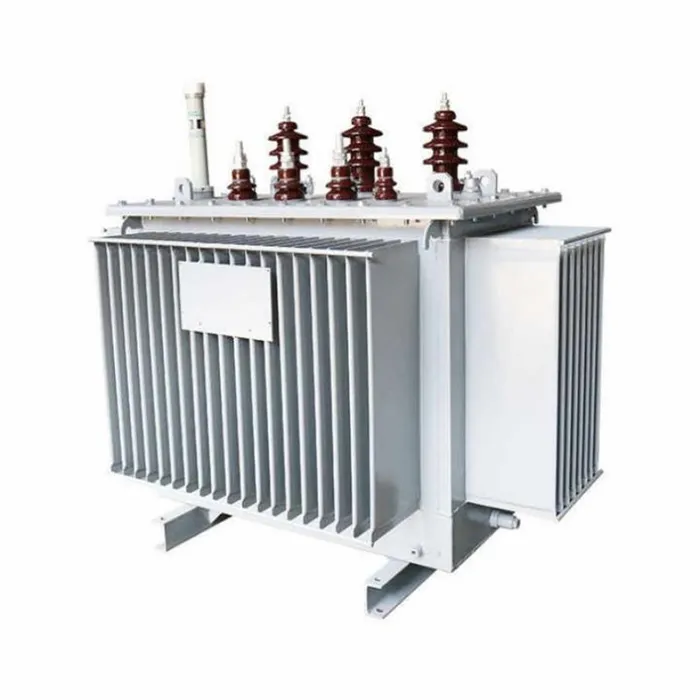

S9 Three Phase Oil Filled Low Voltage Transformer

Gealltanas Seirbhíse

1. Déantar ár gcuid táirgí a mhonarú i gcomhréir dhlúth le ceanglais chórais bainistíochta cáilíochta ISO9001-2015, ag cinntiú cáilíocht táirgí 100% sula bhfágann siad an mhonarcha.

2. Soláthraíonn ár gcuideachta seirbhís chuimsitheach réamhdhíola, díolacháin agus iar-díola chun sástacht na gcustaiméirí a chinntiú.

1. Tairgeann ár gcuideachta bharántas 60 mí. I gcás aon saincheisteanna cáilíochta, déanfaimid an táirge a dheisiú nó a athsholáthar saor in aisce, ag cinntiú sástacht chustaiméirí 100%.

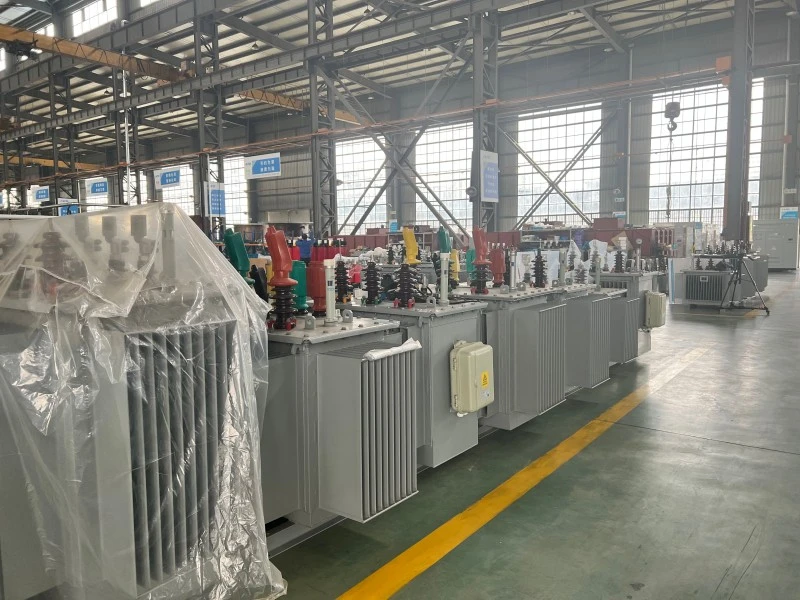

Lugao's ISO9001 production workshop

Comhlíonfaidh dearadh agus tástáil claochladáin na caighdeáin seo a leanas:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Claochladáin Cumhachta》

GB/T6451-2015 《Sonraíocht agus Ceanglais Theicniúla le haghaidh Trasfhoirmeoirí Cumhachta Tumtha Ola》

JB/T3837-2010 《Modh Sonrúcháin Cineáil a Thiomsú do Tháirgí Trasfhoirmeora》

GB/T311.1-3.11-97 《Teicnící Comhordaithe Inslithe agus Tástála Ardvoltais do Threalamh Tarchurtha agus Claochlaithe Ardvoltais》

GB10237-88 《Leibhéil Inslithe agus Tástálacha Tréleictreacha le haghaidh Trasfhoirmeoirí Cumhachta - Imréitigh Aeir Inslithe Seachtrach》

GB7595-87 《Caighdeán Cáilíochta le haghaidh Ola Trasfhoirmeora i Seirbhís》

GB7328-87 《Leibhéal Fuaime a Thomhas le haghaidh Trasfhoirmeoirí》

GB7534-87 《Comhurscaoileadh a Thomhas》

GB/T15164-94 《Treoir Luchtaithe le haghaidh Trasfhoirmeoirí Cumhachta Tumtha Ola》

DL/T586-95 《Treoir Theicniúil maidir le Maoirseacht Déantúsaíochta ar Úsáideoirí Trealamh Cumhachta》

GB/T311.1-3.11-97 《Teicnící Comhordaithe Inslithe agus Tástála Ardvoltais do Threalamh Tarchurtha agus Claochlaithe Ardvoltais》

GB2536-1990 《Transformer Oil》

JB/T56011-92 《Aicmiú Cáilíochta an Táirge le haghaidh Trasfhoirmeoirí Cumhachta Tumtha Ola》

ZBK41005-89 《Leibhéal Fuaime Trasfhoirmeoirí 6-220KV》
