Lascthrealamh Ísealvoltais Cineál Seasta Modúlach GGD

Sainmhíniú agus Croíaitheantas

Is éard atá i Lascthrealamh Ísealvoltais Modúlach GGD de Chineál Seasta ná cóimeáil lascthrealamh faoi dhíon, seasamh urláir, atá iamh le miotail. Déantar é a innealtóireacht go sonrach le haghaidhdáileadh cumhachta AC íseal-voltaisi gcórais leictreacha tionscail agus tráchtála trí phas. Mar tháirge bunúsach san ordlathas dáileacháin cumhachta, suíonn sé idir críochfoirt tánaisteacha an claochladáin agus na boird dáileacháin brainse deiridh, ag feidhmiú mar phríomh-mhol cumhachta suiteála.

Paraiméadair Táirge

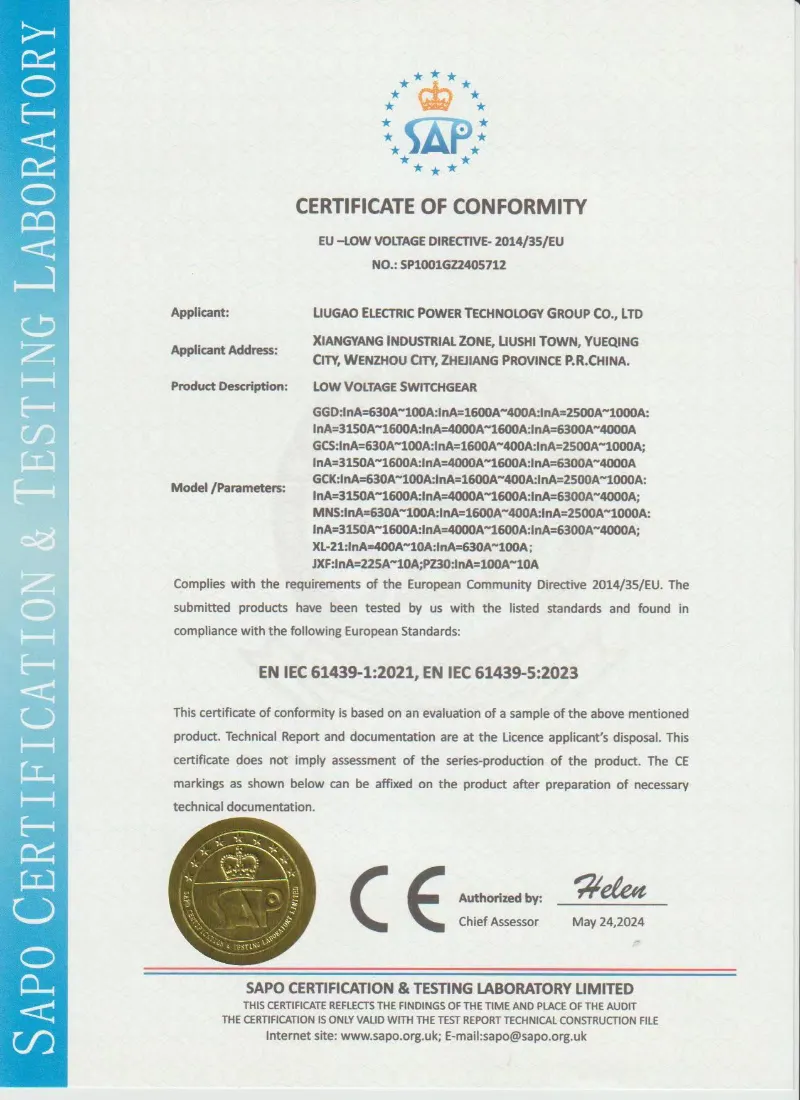

Deimhniú agus Dearbhú Cáilíochta

Lugaodéanann sé lascthrealamh ísealvoltais de chineál seasta GGD de réir cheanglais theicniúla an tionscadail agus na gcaighdeán lascthrealamh ísealvoltais infheidhme. Is féidir gnáth-thuairiscí iniúchta agus tástála a sholáthar roimh an loingsiú de réir an chomhaontaithe theicniúil dheimhnithe.

• Dearadh agus tástáil bunaithe ar IEC 61439-1/2
• Déantúsaíocht agus cigireacht bunaithe GB/T 7251
• Minicíocht cumhachta withstand tástála
• Tástáil friotaíochta inslithe
• Cigireacht sreangú agus oibríocht fheidhmiúil
• Fíorú ardú teochta de réir cumraíochta
• Tuairisc tástála gnáthaimh roimh an loingsiú
• Grianghraif iniúchta monarchan ar fáil arna n-iarraidh

Fealsúnacht Suiteála Seasta

Murab ionann agus lascthrealamh tarraingthe amach inar féidir aonaid fheidhmiúla a aistarraingt ar shleamhnáin, úsáideann an GGD coincheap gléasta atá socraithe go buan:

● Déantar gach feiste príomhúil - scoradáin chiorcaid aeir (ACBanna), scoradáin chiorcaid cás-mhúnlaithe (MCCBanna), agus lasca aonrúcháin - a boltaithe go díreach ar phlátaí gléasta dochta.

● Déantar naisc leictreacha idir gléasanna agus barraí bus a shreangú go crua ag baint úsáide as naisc copair bolted nó naisc cábla, ní teagmhálacha plug-in.

● Cuireann an cur chuige seasta seo deireadh le castacht mheicniúil, costas, agus cothabháil a bhaineann le meicníochtaí sleamhnáin, rud a fhágann go bhfuil sé iontach do shuiteálacha cobhsaí, fadtéarmacha nuair is annamh a athraíonn suíomhanna ciorcad.

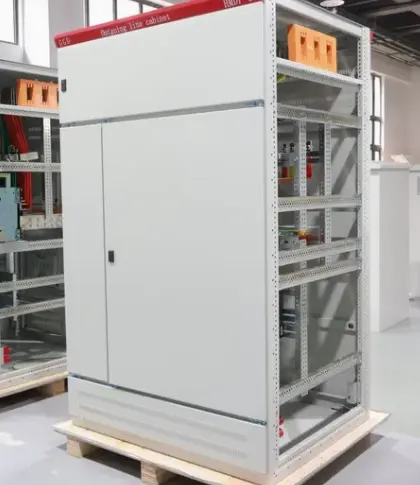

Tógáil Imfhálú Modúlach

● Tá an t-imfhálú tógtha ó chiúbaill modúlach caighdeánaithe, gach ceann acu ag roinnt an airde agus an doimhneacht chéanna:

● Toisí fráma: 2200mm (H) × 600/800/1000/1200mm (W) × 600/800mm (D)

● Is modúl neamhspleách cruach táthaithe é gach cubicle ar féidir é a boltáil taobh le taobh chun líneáil lasc-chláir leanúnach a dhéanamh.

● Aicmítear cubicles go feidhmiúil mar aonaid ag teacht isteach (fuiliú-fháil), cúplóir bus (idirnascadh bus), nó aonaid friothálacha (dáileadh amach).

Buntáistí Táirge

Buntáiste 1 – Neart Struchtúrtha

Cuidíonn an fráma cruach 8MF athneartaithe le cobhsaíocht mheicniúil a choinneáil faoin leibhéal seasaimh gearrchiorcaid dheimhnithe. Seasann buaic rátaithe don sruth: 63kA. Tá fráma na comh-aireachta deartha chun tacú le riachtanais sheasamh gearrchiorcaid tionscadail ar leith. Is féidir buaic rátaithe withstand reatha a chumrú de réir an dearadh leictreach deimhnithe.

Buntáiste 2 – Imlonnú Modúil & Mear

Cubicles caighdeánaithe isteach, cúplála, friothálacha. An airde/doimhneacht chéanna. Cumraíocht tionscadail tapa trí aonaid chaighdeánacha a shocrú taobh le taobh. Laghdaíonn sé am suiteála ar an láthair agus castacht dearaidh.

Buntáiste 3 – Saolré Cost-Éifeachtach

Laghdaíonn gléasadh seasta (gan aon mheicníochtaí tarraingthe amach) an costas tosaigh. Uimh sleamhnáin tarraiceán, plug-in teagmhálacha, nó interlocks casta. Cothabháil íosta, costas iomlán iomaíoch úinéireachta.

Buntáiste 4 – Bainistíocht Teirmeach Optamaithe

Fuarú comhiompair nádúrtha: louvers bun + caipín dín barrscaoilte. Cruthaíonn sé iarmhairt simléir – ardaíonn aer te amach, tarraingíonn aer fionnuar isteach. Gan gaothairí, gan torann, gan aon chothabháil bhreise.

Buntáiste 5 – Cothabháil & Oibríocht Shimplithe

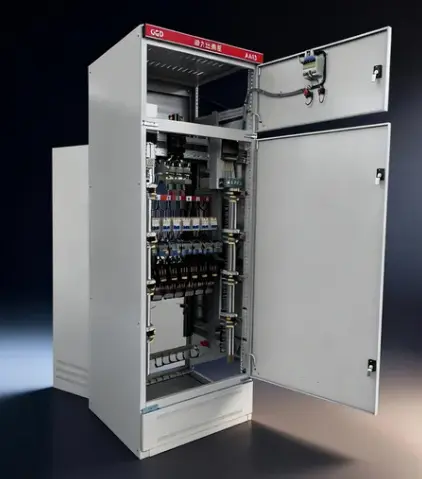

Rialuithe, méadar, táscairí ar an doras tosaigh ag airde eirgeanamaíochta. Láimhseálann breaker inrochtana gan an doras a oscailt. Leagan amach fairsing inmheánach le busbar scartha, briseoir, urranna cábla - iniúchadh amhairc éasca.

Gnéithe Táirge

Gné 1: Córas Cumhdach Púdar Il-Sraith

Déantar réamhchóireáil cúig chéim ar gach painéal cruach (díghrádú, sruthlú, fosfatáil, pasivation, agus triomú) sula bhfaighidh sé cóta púdar eapocsa-poileistear leictreastatach aonfhoirmeach. Seachadann an sciath seo greamaitheacht níos fearr agus friotaíocht taise, ag cinntiú anLascthrealamh Ísealvoltais Cineál Seasta Modúlach GGDcoinníonn sé a chuma agus a chosaint creimeadh fiú i dtimpeallachtaí tionsclaíocha trópaiceacha nó ard-taise.

Gné 2: Bacainní Trédhearcacha Stua

Bacainní polacarbónáit idir na príomh-urranna busbar agus gléas. Soláthraíonn scaradh fisiciúil infheicthe do shábháilteacht an oibreora le linn iniúchta, agus ceadaíonn sé dearbhú amhairc ar riocht busbar.

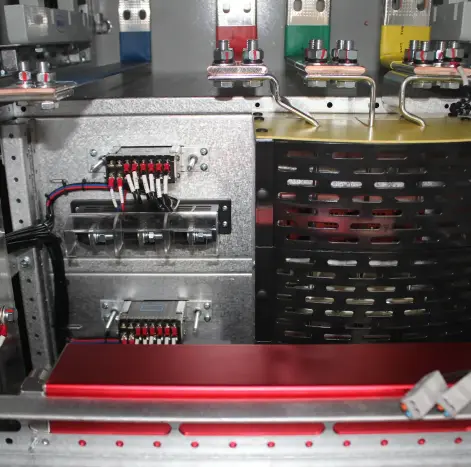

Gné 3: Crios Foirceannadh Cábla Mór

● Roinn cábla bun mór le pláta gland oscailte, ag freastal ar gathanna lúbthachta cábla cumhachta mór. Teanntáin cábla inchoigeartaithe san áireamh chun strus a mhaolú ar naisc leictreacha.

Gné 4: Busbharra Talmhaithe Comhtháite

Ritheann busbar cré copar leanúnach fad cóimeála iomlán le pointí réamh-druileáilte in aghaidh an chubicle. Simplítear nascáil talún ar an láthair le haghaidh ciorcaid isteach agus amach, ag cinntiú go bhfuil an córas talmhaithe comhlíonta.

Gné 5: Láimhseáil Seachtrach le Soláthar Glais

Láimhseálann an príomh-scorthóir gléasta go seachtrach, inghlasáilte i suíomh AS. Cumasaíonn sé LOTO meicniúil sábháilte le linn cothabhála, ag soláthar aonrú soiléir amhairc.

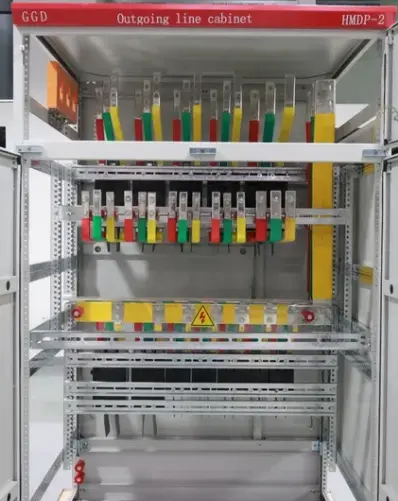

Gné 6: Cumraíocht Solúbtha Busbharra

Tacaíonn sé le hiontráil cábla barr/bun, agus dáileadh 3P4W nó 3P5W. Barraí busanna céim marcáilte go soiléir le dathchódú caighdeánach (buí, glas, dearg, gorm le haghaidh neodrach) chun earráidí sreangaithe a íoslaghdú.

Feidhmchlár Táirge

Úsáidtear Lascthrealamh Ísealvoltais Modúlach de Chineál Seasta GGD go forleathan thar earnálacha éagsúla ina dtugtar tosaíocht do dháileadh seasta iontaofa:

● Seirbhísí Foirgníochta & Bonneagar: Dáileadh soilsithe staighre i túir chónaithe ard-ardú, soláthar cumhachta aerála páirceála faoi thalamh, agus caibinéid rialaithe soilsithe sráide cathrach.

● Córais Cúnta Tionscail: Painéil chumhachta seomra comhbhrúiteora, beathaithe mótair próisis neamhchriticiúil i ngléasraí stroighne agus comhiomlán, agus boird dáileacháin stórais mhonarcha.

● Cóireáil Uisce & Fuíolluisce: Fothairí mótair stáisiúin caidéil le haghaidh iontógáil uisce amh agus urscaoileadh eisilteach cóireáilte, agus soláthar cumhachta trealamh dosing ceimiceach.

● Fuinneamh In-athnuaite: painéil chomhcheangail AC agus cláir dáileacháin cumhachta cúnta i bhfeirmeacha gréine ar an talamh.

● Áiseanna Tráchtála: Sioncrónú gineadóir cúltaca agus painéil dáileacháin i malls siopadóireachta, agus painéil friothálacha fuaraithe HVAC i stáisiúin fuinnimh champais ollscoile.

● Cumhacht Sealadach & Tógála: Suíomh boscaí dáileadh cumhachta sealadacha agus painéil soláthair cumhachta ardaitheoir tógála, áit a dtugann tógáil garbh seasta marthanacht níos fearr ná dearaí painéil níos éadroime.

Pacáistiú agus Loingseoireacht

Tá gach comh-aireachta lascthrealamh ísealvoltais GGD cosanta le scannán frith-meirge, stuáil cúr agus pacáistiú onnmhairithe sraithadhmaid. Is féidir bonn an chomh-aireachta a dhearadh le haghaidh láimhseáil forklift de réir riachtanais loingseoireachta.

Pacáistiú: scannán stráice, cosaint taise-cruthúnas agus cás onnmhairithe sraithadhmaid

Loingseoireacht: FOB Ningbo, calafoirt mhóra CIF nó EXW ar fáil

Socrú comh-aireachta: comhpháirteanna inmheánacha treisithe roimh an loingsiú

Doiciméid: liosta pacála, léaráid sreangú agus tuarascáil tástála san áireamh

Seirbhís Tar éis Díolacháin

Tacaíocht theicniúil do shuiteáil agus do choimisiúnú

Léaráid sreangú agus tacaíocht líníochta leagan amach

Treoir páirteanna breise do scoradáin, méadar agus comhpháirteanna rialaithe

Téarmaí baránta de réir an chomhaontaithe ordaithe deimhnithe

Ceisteanna Coitianta

C1: Cad é an difríocht idir lascthrealamh seasta GGD agus lascthrealamh tarraingthe amach GCS/MNS?

Úsáideann GGD scoradáin suite seasta agus naisc chrua-sreangaithe, agus úsáideann GCS nó MNS aonaid tarraiceáin in-aistarraingthe. Tá GGD níos cost-éifeachtaí do chórais dáileacháin chobhsaí nuair nach mbíonn gá le ciorcaid a athsholáthar go minic.

C2: An féidir an comh-aireachta GGD a shaincheapadh de réir mo léaráid aon-líne?

Tá. Is féidir le Lugao caibinéid cúitimh isteach, friothálacha, bus, méadraithe agus toilleora a chumrú de réir do léaráide leictreachais agus do riachtanais branda na gcomhpháirteanna.

C3: Cad iad na brandaí comhpháirteanna is féidir a úsáid?

I measc na roghanna coitianta tá ABB, Schneider, Siemens, CHINT, Delixi nó brandaí eile atá sonraithe don tionscadal, ag brath ar riachtanais bhuiséid agus theicniúla.

C4: Cad iad na doiciméid a sholáthraítear roimh an loingsiú?

Is féidir linn líníochtaí leagan amach, léaráidí sreangú, tuarascálacha tástála gnáthaimh, liostaí pacála agus grianghraif táirge a sholáthar roimh an loingsiú de réir an ordaithe deimhnithe.
