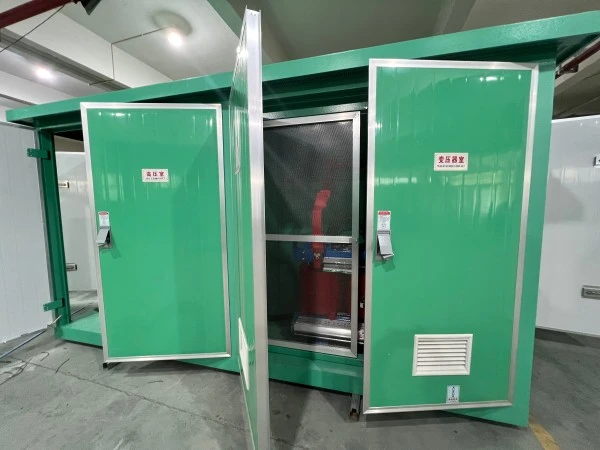

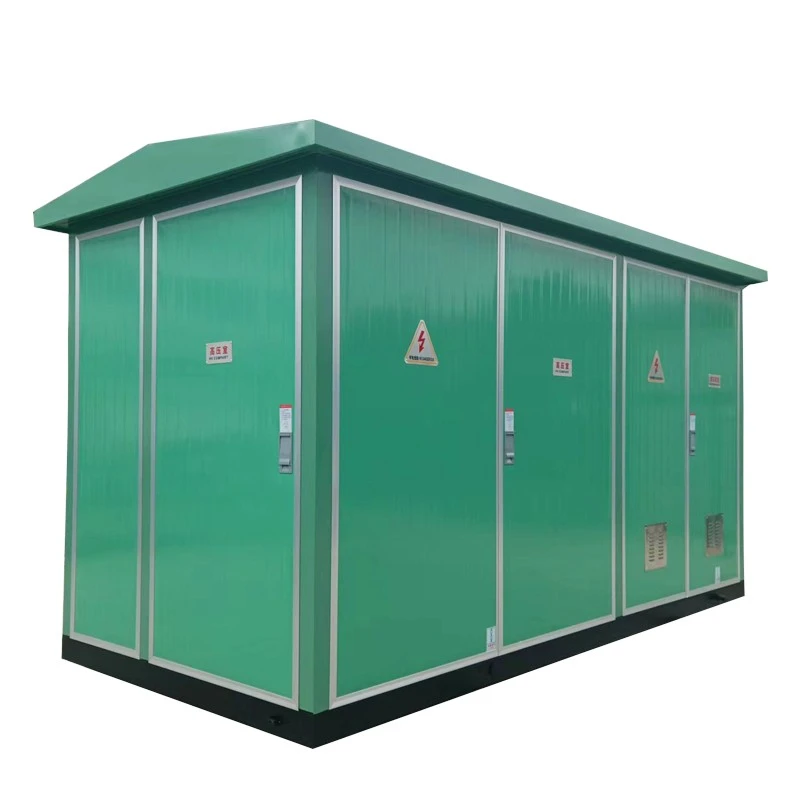

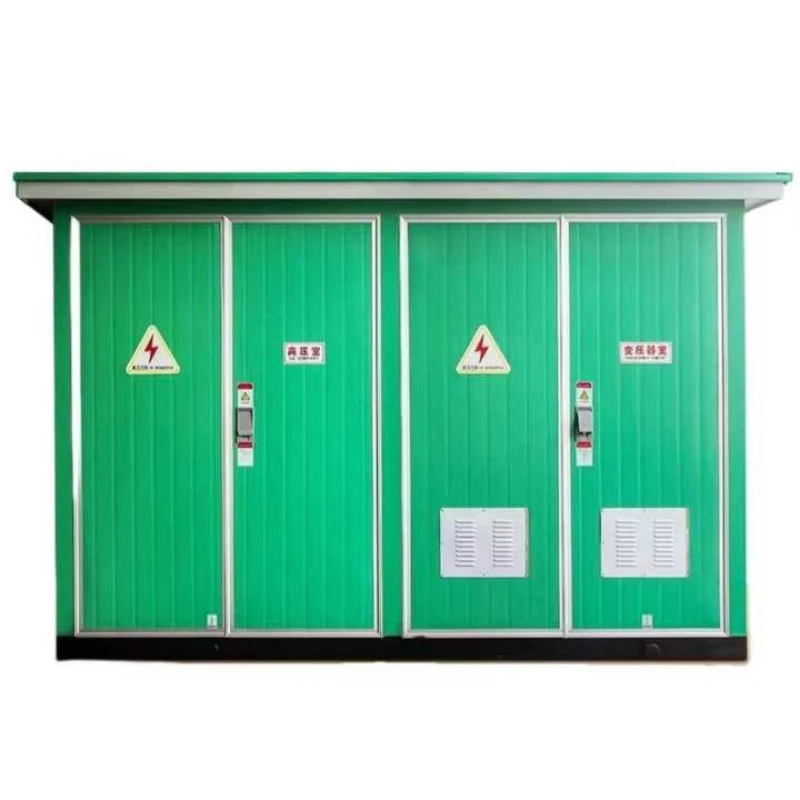

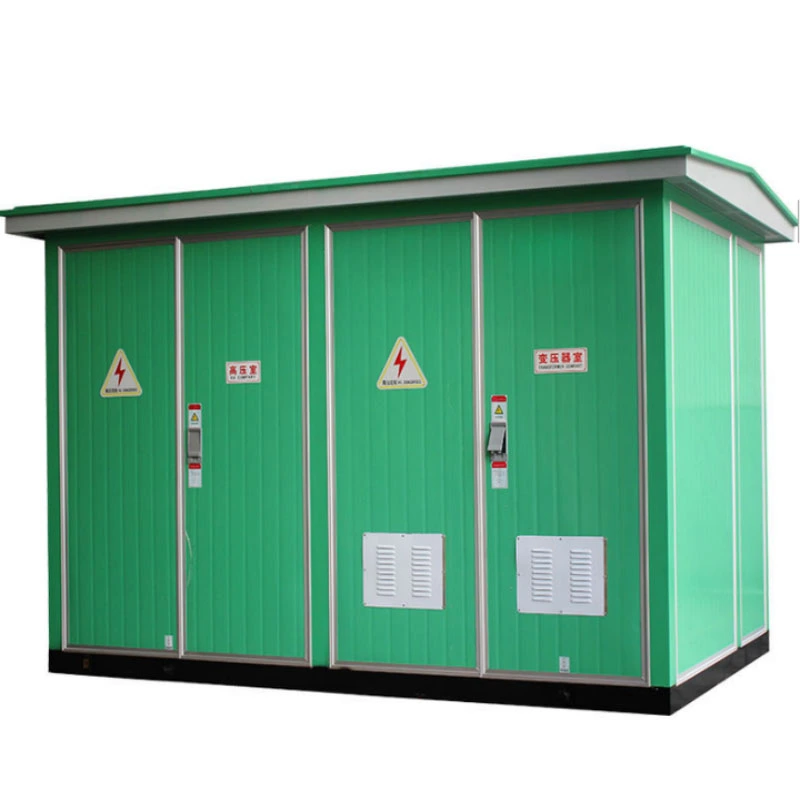

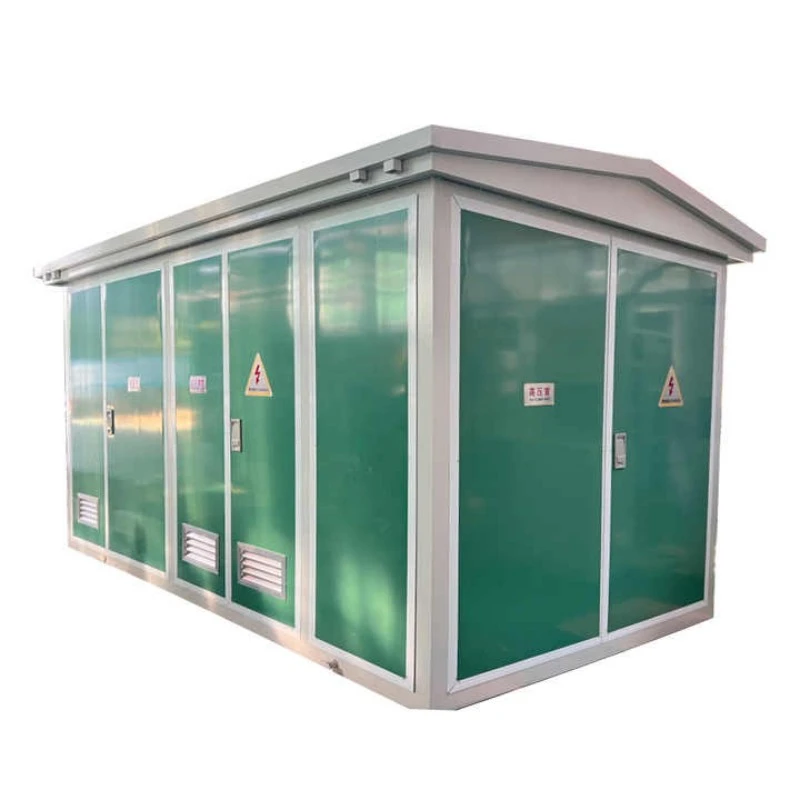

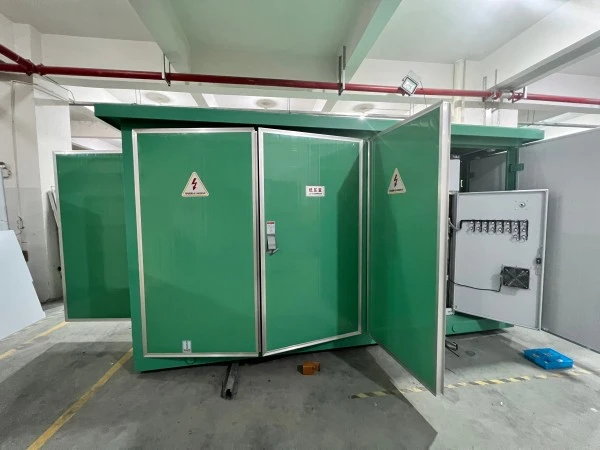

Fostáisiún Cineál Bosca Allamuigh Chliste Réamhdhéanta

Cad É an Trealamh Seo?

Is aonad dáileadh cumhachta dlúth monarcha-chéile é Fostáisiún Cineál Bosca Allamuigh Réamhdhéanta Chliste YB-24 a chomhtháthaíonnlascthrealamh ardvoltais, claochladán cumhachta, agus trealamh dáileacháin ísealvoltais isteach i imfhálú aimsirdhíonach amháin. Baineann sé leis an teaghlach d’fhostáisiúin réamhdhéanta, ar a dtugtar “fostáisiúin dhlútha” nó “fostáisiúin phacáistithe” freisin.

Miondealú Cód Múnla:

YB — Fostáisiún Réamhdhéanta de Chineál Bosca

24 - Dearadh cód sraithe, a ionadaíonn rialú cliste agus cumraíocht modúlach

Cad a dhéanann sé?

Is é príomhfheidhm an trealaimh seo fuinneamh leictreach ardvoltais a fháil (10kV nó 35kV de ghnáth), é a ísliú go dtí voltas íseal (400V / 380V) trí chlaochladán comhtháite, agus é a dháileadh go sábháilte ar ualaí úsáideoirí deiridh mar phobail chónaithe, plazas tráchtála, monarchana, nó stáisiúin luchtaithe EV.

Murab ionann agus fostáisiúin shibhialta-thógtha traidisiúnta, ní éilíonn an YB-24 comhthionól comhpháirteanna aonair ar an láthair. Tá sé réamh-sreangaithe go hiomlán, réamhthástáil, agus seolta mar aonad amháin. Úsáideann sé claochladán ola-líonta de chineál tirim nó in-bhithmhillte (roghnach) atá saor ó ola agus braitheann sé ar fhuarú aeir nádúrtha nó éigean. Cuireann an córas rialaithe cliste ar chumas cianfháil sonraí, aláram locht, agus athrú uathoibríoch, rud a fhágann go bhfuil sé oiriúnach d'fheidhmchláir ghreille cliste.

Buntáistí Táirge

Tugann Fostáisiún Cineál Bosca Réamhdhéanta Chliste YB-24 buntáistí soiléire thar fostáisiúin traidisiúnta:

1. Sábháil Spás & Suiteáil Thapa

Níl ach 40% de lorg fostáisiún sibhialta traidisiúnta aige

Is féidir é a shuiteáil ar eochaircheap coincréite simplí laistigh de 2-3 lá

Níl gá le seomraí trealaimh ar leith nó le seaftaí aerála

2. Ard-Intleacht

Caighdeán atá feistithe le RTU (Aonad Críochfort cianda)

Tacaíonn sé le cumarsáid 4G/5G nó snáithín

Monatóireacht fíor-ama ar stádas voltais, reatha, fachtóir cumhachta, teocht agus doras

Turas cianda/gar agus coigeartú paraiméadar

3. Sábháilteacht & Cosaint an Chomhshaoil

Dearadh saor ó ola roghnach (claochladán de chineál tirim)

urrann ardvoltais stua-resistant

Coscann rátáil cosanta IP54 dul isteach deannaigh agus uisce

Iontráil cábla ón mbun, deireadh a chur le codanna beo nochta

4. Saolré Cost-Éifeachtach

Infheistíocht tosaigh 30–40% níos ísle ná fostáisiúin shibhialta

Laghdú 60% ar chostais innealtóireachta sibhialta

Costas cothabhála níos ísle mar gheall ar athsholáthar comhpháirteanna modúlach

5. Inoiriúnaitheacht do Thimpeallacht Gharbh

Raon teochta oibriúcháin: -25 ° C go + 55 ° C

Cumhdach frith-chreimeadh do limistéir chósta nó thionsclaíocha

Córas teasa inmheánach roghnach do réigiúin fuar

Gné Táirge

Feidhmchlár Táirge

Tá Fostáisiún Cineál Bosca Allamuigh Réamhdhéanta Chliste YB-24 oiriúnach do raon leathan cásanna ina bhfuil gá le himscaradh tapa, lorg beag agus oibriú cliste.

Sonraí Táirgeadh

1. Déantúsaíocht Imfhálú

Punching CNC, lúbthachta, agus táthú le haghaidh cruinneas ard

Sciath púdar ciseal dúbailte (primer saibhir since + cóta barr poileistear) ≥80μm

Tástáil spraeála salann ≥500 uair an chloig

Díon le fána 5° chun comhthiomsú uisce a chosc

2. Leagan Amach Inmheánach

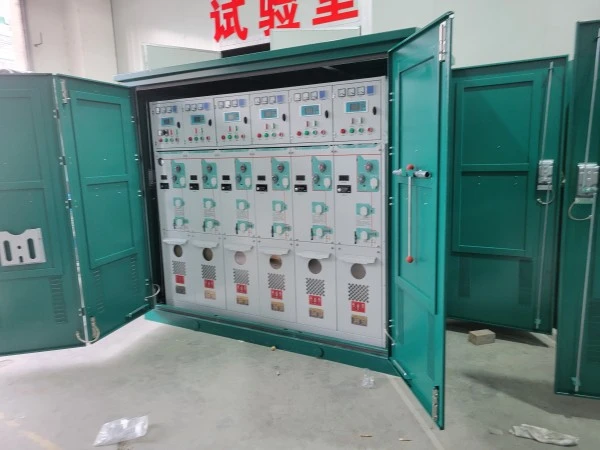

Roinn HV: príomhaonad fáinne SF6 nó lasc sos ualaigh, gabhálaí tintreach, fiús ardvoltais

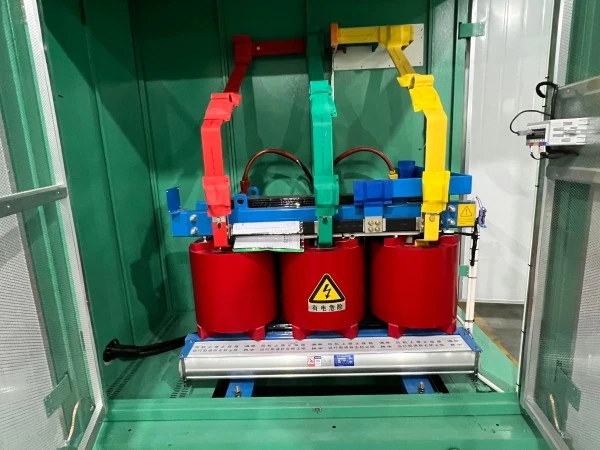

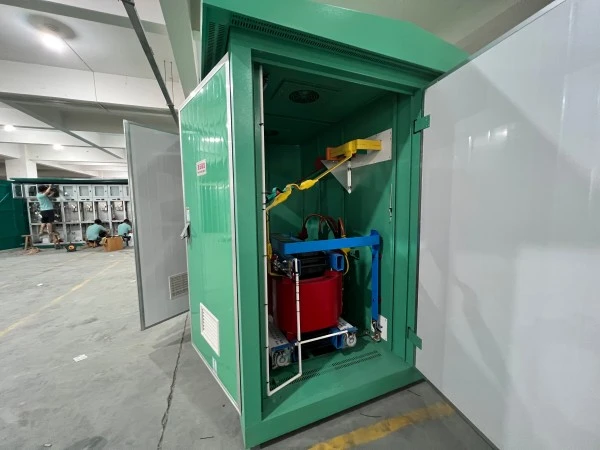

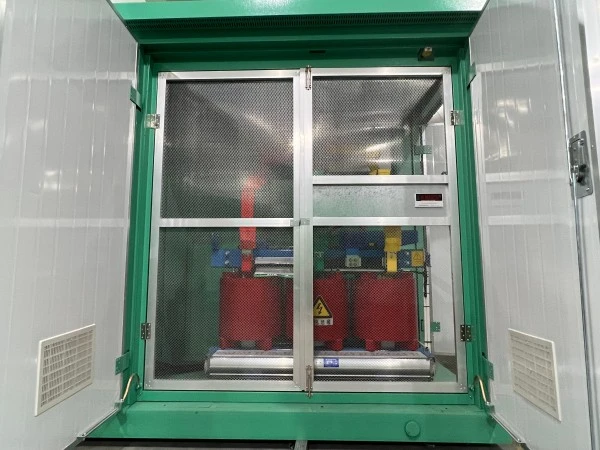

Roinn trasfhoirmeora: Trasfhoirmeoir suite ar rollóirí, painéal tosaigh inbhainte le haghaidh cothabhála éasca

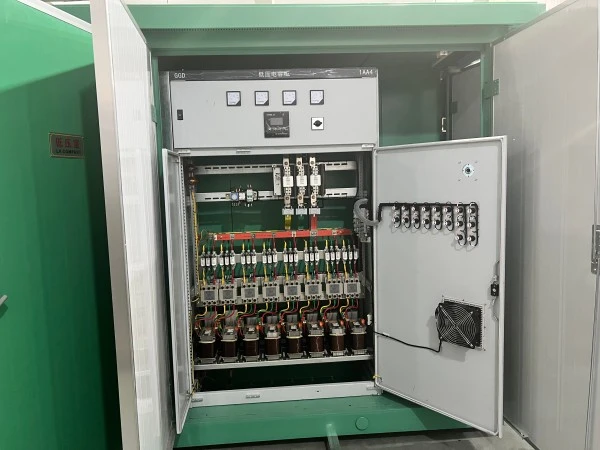

Roinn LV: Príomhbhriste, bristeoirí brainse, banc toilleora uathoibríoch, críochfort monatóireachta cliste

Gach urrann scartha le landairí miotail dóiteáin (Aicme A)

3. Sonraí an Chórais Chliste

Monatóireacht teochta: Braiteoirí PT100 ar fhoirceannadh claochladáin agus taobh istigh imfhálú

Stádas an dorais: Lasc teagmhála maighnéadach le haláram go scamall

Méadrú fuinnimh: Méadar déthreo Aicme 1 nó 0.5S

Cianrialú: Tacaíonn IEC 60870-5-101/104, DNP3.0

Rialú áitiúil: HMI cosanta ag pasfhocal le logáil imeachtaí

4. Iontráil Cábla & Talamh

Iontráil cábla ag bun le grommets rubair (rangú IP54 coinnithe)

Busbarra talaimh copair tiomnaithe (40×4mm) ar fud na n-urranna go léir

Friotaíocht talún ≤4Ω

5. Tástáil Cáilíochta Roimh Seachadadh

Tástáil sheasamh voltas minicíochta cumhachta (35kV do thaobh HV, 2.5kV do thaobh LV)

Cóimheas casadh claochladán agus tástáil caillteanas gan ualach

Tástáil cumarsáide córais Chliste (ping leanúnach 30 nóiméad)

Tástáil báistí (insamhladh 10mm/nóiméad ar feadh 1 uair)

Seirbhís Pacáistiú & Tar éis Díolacháin

Pacáistiú

Aonad iomlán fillte i scannán stráice + coirnéil cairtchláir roctha

Bonn pailléid adhmaid le sliotáin forklift

Málaí desiccant taobh istigh den imfhálú chun taise a chosc le linn loingseoireachta

Gach oscailtí seachtracha séalaithe le téip uiscedhíonach

Gealltanas Seirbhíse Tar éis Díolacháin

Tréimhse an Bharántas: 12 mhí ó dháta an loingsithe (sínte go 24 nó 36 mí le conradh seirbhíse íoctha)

Ceisteanna Coitianta (FAQ)

C1: An bhfuil Fostáisiún Cineál Bosca Allamuigh Réamhdhéanta Chliste YB-24 oiriúnach do cheantair chósta le salandacht ard?

A: Tá. Úsáideann an t-imfhálú caighdeánach sciath púdar frith-chreimeadh le tiús ≥80μm agus pas a fháil ar thástáil spraeála salainn 500 uair an chloig. I gcás timpeallachtaí an-chreimneach (m.sh., calafoirt, gléasraí ceimiceacha), cuirimid imfháluithe cruach dhosmálta 304/316 ar fáil agus sciath breise ar bharraí bus inmheánacha.

C2: An féidir an claochladán a athsholáthar gan an fostáisiún iomlán a athsholáthar?

A: Tá. Tá urrann an claochladáin deartha le painéil taobh inbhainte agus ráillí sorcóir. Is féidir an claochladán a tharraingt amach ón taobh tosaigh nó ón taobh, agus is féidir aonad athsholáthair a chur isteach gan cur isteach ar urranna HV nó LV. Is príomhghné de dhearadh YB-24 é an modúlacht seo.

C3: An dtacaíonn an córas cliste le nasc le córas SCADA tríú páirtí?

A: Tá. Tacaíonn an rialtóir caighdeánach le Modbus RTU thar RS485 agus Modbus TCP thar Ethernet. Is féidir é a chumrú freisin le haghaidh prótacail IEC 60870-5-101/104 nó DNP3.0. Cuirimid léarscáil clár iomlán ar fáil do chomhtháthú córais.

C4: An gceadaítear an YB-24 a chur in aice le foirgnimh chónaithe maidir le teorainneacha torainn?

A: Tá. Le claochladán tirim-cineál, tá an leibhéal torainn ≤55dB ag 1 méadar, a chomhlíonann teorainneacha cónaithe. I gcás claochladáin ola-tumtha, cuirimid pillíní taise creathadh agus imfhálú fuaimiúil taobh istigh den urrann claochladáin, ag laghdú an torann go ≤48dB.

C5: Cad é an t-am seachadta caighdeánach?

A: Maidir le cumraíochtaí caighdeánacha (800kVA nó níos ísle, IP54, imfhálú cruach, le príomh-aonad fáinne), is é an seachadadh 15 --- 20 lá oibre tar éis daingniú ordú. Éilíonn tionscadail saincheaptha (cruach dhosmálta, dath speisialta, airde breise le haghaidh iontráil líne lastuas) 25 --- 30 lá oibre.

C6: Cad iad na cineálacha claochladáin atá ar fáil don YB-24?

A: Is féidir an YB-24 a chumrú leclaochladáin ola-tumthamar S13/S20 nó trasfhoirmeoirí de chineál tirim teilgthe roisín eapocsa ar nós SCB13/SCB14, ag brath ar riachtanais an tionscadail, an timpeallacht suiteála, ceanglais sábháilteachta dóiteáin, agus caighdeáin áitiúla.
