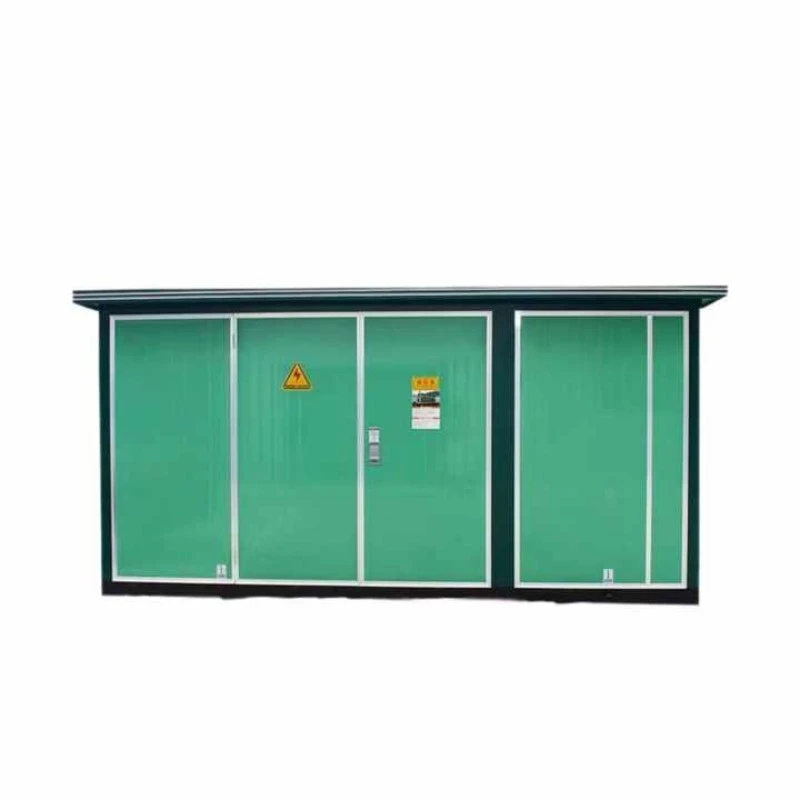

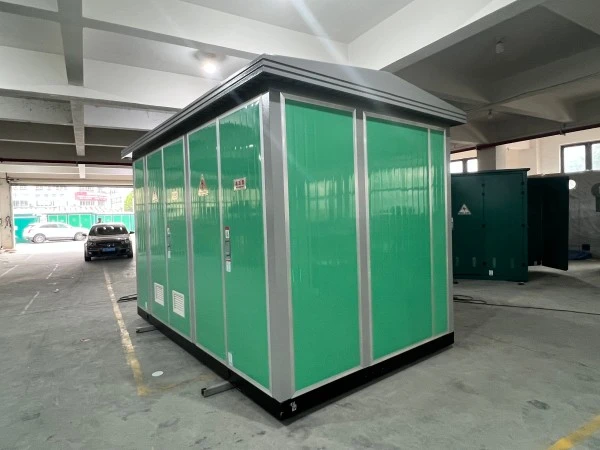

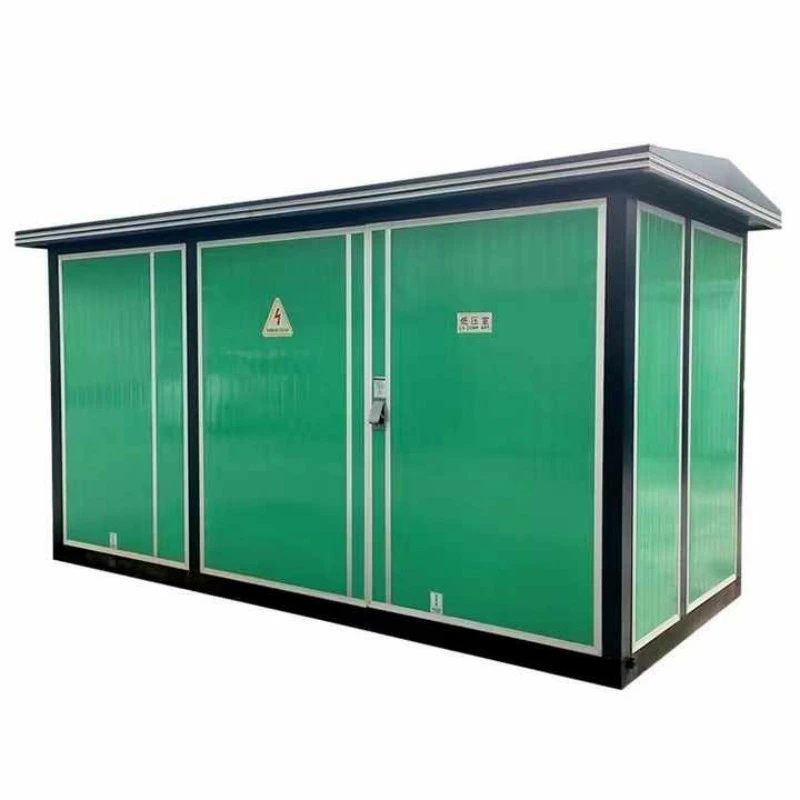

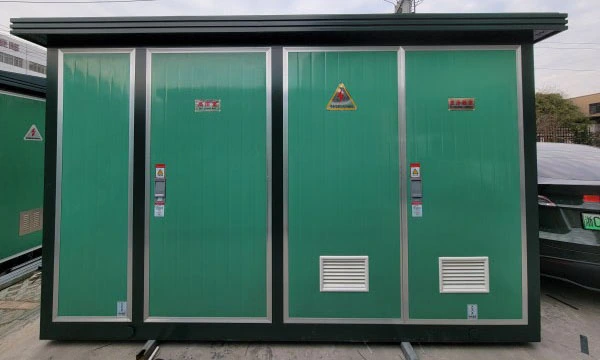

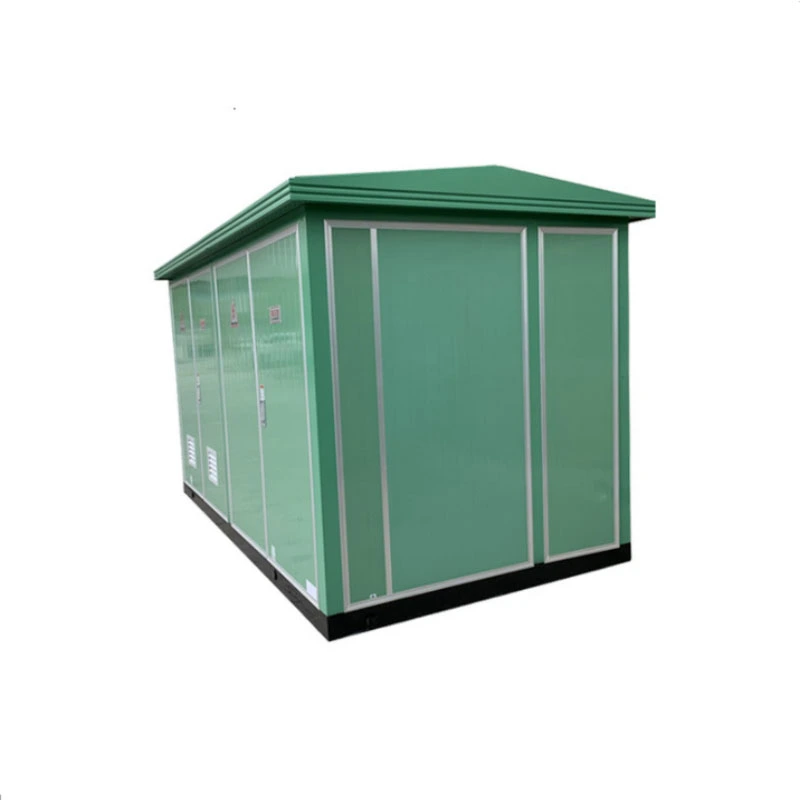

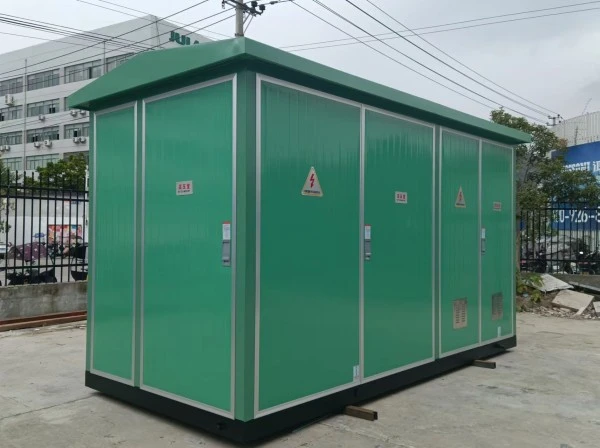

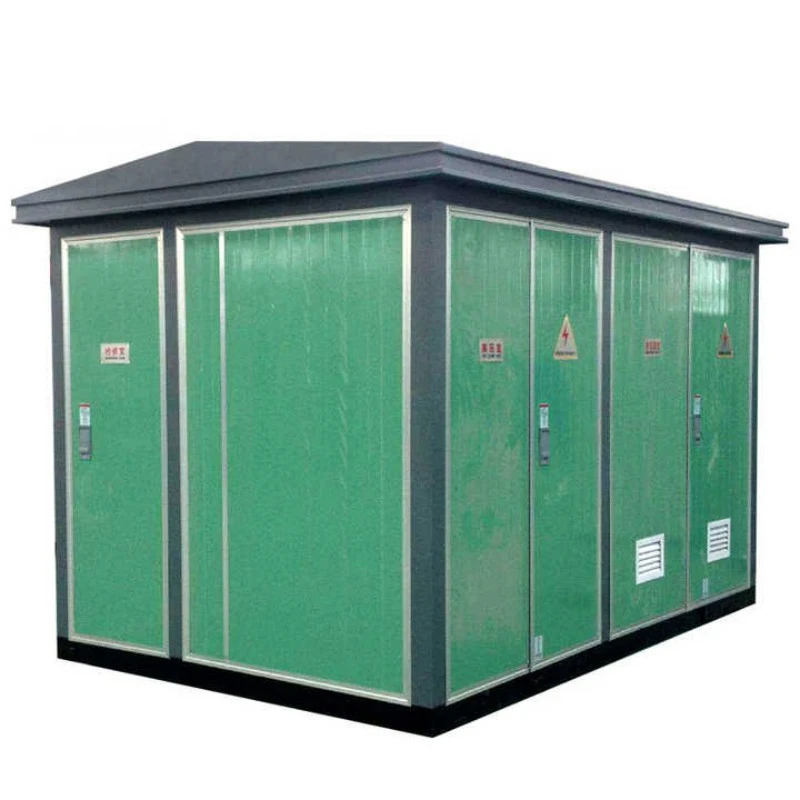

Cumhacht Gaoithe Fostáisiún Pacáistithe de Chineál Eorpach

Is aonad comhshó cumhachta dlúth de mhonarcha-chéile é an Fostáisiún Cumhachta Gaoithe Pacáistithe atá deartha go sonrach chun leictreachas meánvoltais a bhailiú ó thuirbín gaoithe amháin nó níos mó, é a chéimniú síos (nó suas) go leibhéil atá comhoiriúnach leis an eangach, agus an tuirbín agus an líonra fóntais a chosaint ó lochtanna leictreacha.

Murab ionann agus fostáisiúin bhosca chineálacha, tá an t-aonad seo saintógtha le haghaidh éilimh uathúla giniúna gaoithe:

● Caoinfhulaingt ard creathadh: Barraí bus inmheánacha treisithe agus crua-earraí frithscaoilte.

● Cóiríocht swing leathanvoltais: Láimhseálann sé luaineachtaí aschuir ó 400V (críochfort tuirbín) go 35kV (greille bailiúcháin).

● Monatóireacht cianda réidh: Calafoirt chomhtháite SCADA do sheomraí rialaithe tuirbíní.

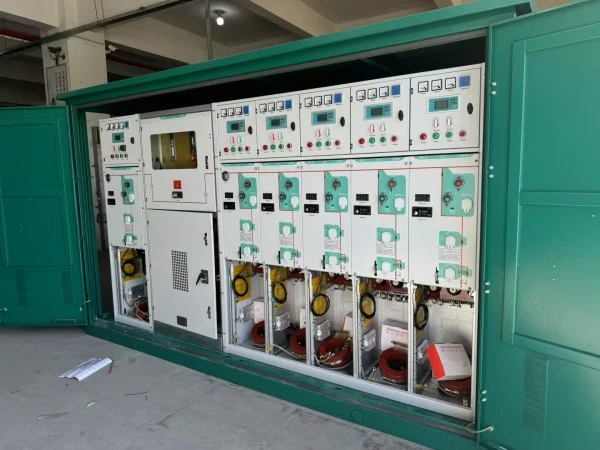

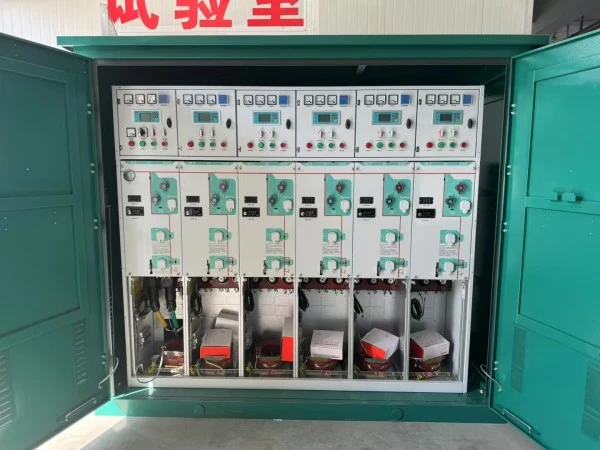

Go fisiciúil, coinníonn Fostáisiún Pacáistithe Cumhachta Gaoithe de chineál Eorpach an ailtireacht clasaiceach Eorpach trí-urrann (taobh HV, claochladán, taobh LV) ach cuireann sé gnéithe a bhaineann go sonrach le gaoth: sealaíochta cosanta comhéadan tiomnaithe, críochfoirt scagtha armónacha, agus imfhálú aimsirdhíonach rátáilte do spraeáil salainn cósta.

Cad is Féidir É a Dhéanamh?

Príomhfheidhm: Feidhmíonn sé mar chomhéadan leictreach idir gineadóir tuirbín gaoithe agus an líonra bailithe meánvoltais.

Ceithre phríomhphost:

1. Claochlú voltais:Athraíonn sé voltas aschuir an tuirbín (690V go hiondúil) go voltas greille bailiúcháin (10kV–35kV) ag baint úsáide as claochladán céim suas atá suite laistigh den aonad.

2. Leithlisiú locht:Dínascann sé an tuirbín go huathoibríoch má shreabhann paraiméadair ghreille (voltas, minicíocht) lasmuigh de na teorainneacha incheadaithe, ag cosaint an dá shócmhainn.

3. Aerchóiriú cáilíochta cumhachta:Soláthraíonn sé talamh, gabhálaithe borrtha, agus pointí scagtha chun armónacha a ghintear trí thiomáineann minicíochta athraitheach laistigh den tuirbín a mhaolú.

4. Méadrú & monatóireacht fuinnimh:CTanna agus PTanna de ghrád áirgiúlachta tithe le haghaidh tomhais taraife fotha-isteach agus cianrianú feidhmíochta.

Toisc go dtagann an Fostáisiún Eorpach Pacáistithe Cumhachta Gaoithe go hiomlán réamhsreangaithe agus tástálaithe, seachnaíonn forbróirí feirmeacha gaoithe míonna de thionól leictreach ar an láthair. Freastalaíonn aonad amháin ar thuirbín mór amháin (2MW–6MW) nó ar bhraisle beag de thuirbíní níos lú i gcumraíocht “slabhra nóna”.

Paraiméadar Táirge

Seo thíos na sonraíochtaí teicniúla caighdeánacha don Fhostáisiún Cineál Eorpach Pacáistithe Cumhachta Gaoithe ó Lugao Power. Rátálacha saincheaptha ar fáil ar iarratas.

Gné Táirge agus Feidhm

C1: Cad a dhéanann Fostáisiún Cineál Eorpach Pacáistithe Cumhachta Gaoithe difriúil ó fhostáisiún caighdeánach Eorpach?

A: Trí ghné a bhaineann go sonrach le gaoth. Ar an gcéad dul síos, tá an claochladán taobh istigh d'Fhostáisiún Eorpach Pacáistithe Cumhachta Gaoithe deartha le haghaidh sreabhadh cumhachta déthreo agus luaineachtaí minice voltais - rampaí tuirbíní suas agus síos i gcónaí. Ar an dara dul síos, cuimsíonn an urrann LV sealaíocht cosanta comhéadan greille tiomnaithe a thuisle laistigh de 100ms má ghluaiseann voltas greille nó minicíochta, mar a cheanglaítear le caighdeáin idirnaisc áirgiúlachta (m.sh., IEEE 1547, IEC 61727). Sa tríú háit, úsáideann an t-imfhálú ar fad gléasanna frith-chreathadh ar gach teagmháil leictreach; d'fheicfeadh aonaid chaighdeánacha scriú a scaoileadh tar éis sé mhí in aice le tuirbín.

C2: Conas a dhéileálann an t-aonad seo buailteanna tintreach atá coitianta i bhfeirmeacha gaoithe oscailte?

A: Tagann gach Fostáisiún Pacáistithe Cumhachta Gaoithe de chineál Eorpach feistithe le gabhálaithe borrtha Cineál 1+2 ar an dá thaobh HV agus LV (acmhainn urscaoilte 25kA in aghaidh an cuaille). Ina theannta sin, tá lug talún díreach meánmhéide do chábla copair 120mm² ag an umar claochladáin. In ár dtástáil mhonarcha, insamhailimid ríoga tintreach 10/350μs suas le 100kA gan flashover inmheánach.

C3: An féidir an fostáisiún seo a úsáid le haghaidh gaoithe ar an gcladach agus amach ón gcósta?

A: Ar an gcladach - go hiomlán. Le haghaidh amach ón gcósta, cuirimid leagan uasghrádaithe ar a dtugtar an "Pacáiste Eischósta." Tá rátáil IP54 ag an bhFostáisiún Caighdeánach Cumhachta Gaoithe Pacáistithe de chineál Eorpach, atá oiriúnach do chriosanna cósta ar an gcladach. Le haghaidh amach ón gcósta (ar ardán tuirbín nó bunús seaicéad), déanaimid uasghrádú go IP66, bain úsáid as sciath grád mara C5-M (os cionn 400μm tiubh), agus cuirimid cruach dhosmálta 316L in ionad gach boltaí cruach caighdeánach. Cuirtear eistear nádúrtha (bhith-dhíghrádaithe) in ionad an ola claochladáin chun rialacháin chomhshaoil ​​a chomhlíonadh.

C4: Cad iad na cásanna iarratais is coitianta don aonad seo?

A: Ceithre phríomhfheidhm:

Sonraí Táirgeadh

Mar a Thógann Lugao Power Fostáisiún Pacáistithe de Chineál Eorpach Pacáistithe Cumhachta Gaoithe

Sonraigh 1: Innealtóireacht Frith-chreathadh

Rianaíonn an chuid is mó de theipeanna fostáisiúin i bhfeirmeacha gaoithe siar go naisc scaoilte ó ascalú tuirbín seasta (0.5–2 Hz). Ár réiteach: úsáideann gach nasc busbar spriongaí diosca Belleville faoin gceann bolt, ag cothabháil fórsa clampála fiú nuair a chreathadh comhpháirteanna. Is cineál clamp cage iad bloic críochfoirt (ní scriú-clamp). Cuirtear strapaí glasála cruach dhosmálta in ionad naisc cábla inmheánacha. Toradh: tar éis 5,000 uair an chloig de chreathadh ionsamhladh (2g, scuabadh 5–200Hz), tá coinneáil an chasmhóiminte fós >90% den luach tosaigh.

Sonraigh 2: Dearadh Trasfhoirmeora le haghaidh Timthriall Dleacht Gaoithe

Feiceann claochladáin dáileadh caighdeánach ualaí seasta. Feiceann claochladáin ghaoithe luascáin ghasta ó 0% go 110% laistigh de 10 soicind. ÁrCumhacht gaoithe Fostáisiún Pacáistithe de chineál Eorpachúsáideann croí ard-ghearr-ciorcaid-neart le brú clampála aiseach de 4.5 MPa (vs. caighdeánach tionscail 2.5 MPa). Is seoltóirí trasuímh leanúnach (CTC) iad foirceannadh seachas snáitheanna comhthreomhara iolracha, rud a chuireann deireadh le caillteanais srutha a scaiptear le linn ualaí neamhchothromaithe. Cuirimid freisin braiteoirí teochta snáthoptaice leabaithe go díreach sa foirceannadh LV - ní hamháin teirmiméadair ola barr - ag tabhairt sonraí fíor-ama hotspot don rialtóir tuirbín.

Sonraigh 3: Cosaint ar chreimeadh Thar Péint

Suíonn feirmeacha gaoithe i dtimpeallachtaí Aicme C3 (intíre) go C5-M (amach ón gcósta). Teipeann sciath púdar caighdeánach ag imill ghearrtha. Ár bpróiseas:

1. Séalaithe imeall: Faigheann gach imeall gearrtha léasair coirnín de shéalaithe imeall eapocsa roimh phéinteáil.

2. primer since-saibhir: 80μm de primer epocsa deannaigh since 95% (cosaint íobartach).

3. Cóta idirmheánach: 100μm d'epocsa ard-thógála.

4. Topcoat: 80μm de polúireatán (RAL 7035 liath éadrom, nó saincheaptha).

DFT Iomlán (tiús scannán tirim) = íosmhéid 260μm. Tástáil spraeála salainn go 1,500 uair an chloig gan creep (ASTM B117).

Ár mBuntáiste vs Iomaitheoirí

Cén fáth Roghnaigh Cumhacht Lugao le haghaidh Fostáisiúin Cumhachta Gaoithe?

10+ Blianta de Dhéantúsaíocht Trealamh Cumhachta

Trasfhoirmeoir Tiomnaithe agus Foireann Innealtóireachta Lascthrealamh MV

Réitigh Fostáisiúin Cumhachta Gaoithe ó 1MVA go 8MVA

Tástáil Monarcha Roimh Loingsiú

Dearthaí Saincheaptha do Thionscadail Gaoithe ar an gCladach agus ar an gCósta

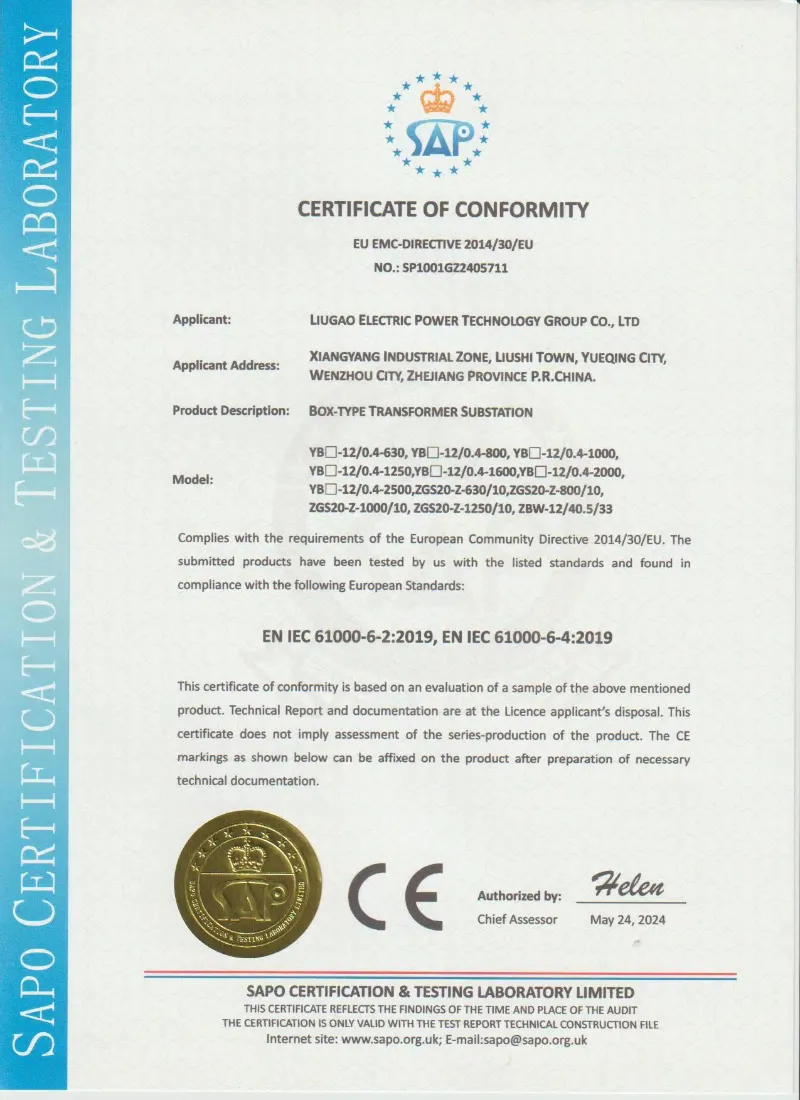

Déantúsaíocht agus Tástáil Chomhlíontach IEC
