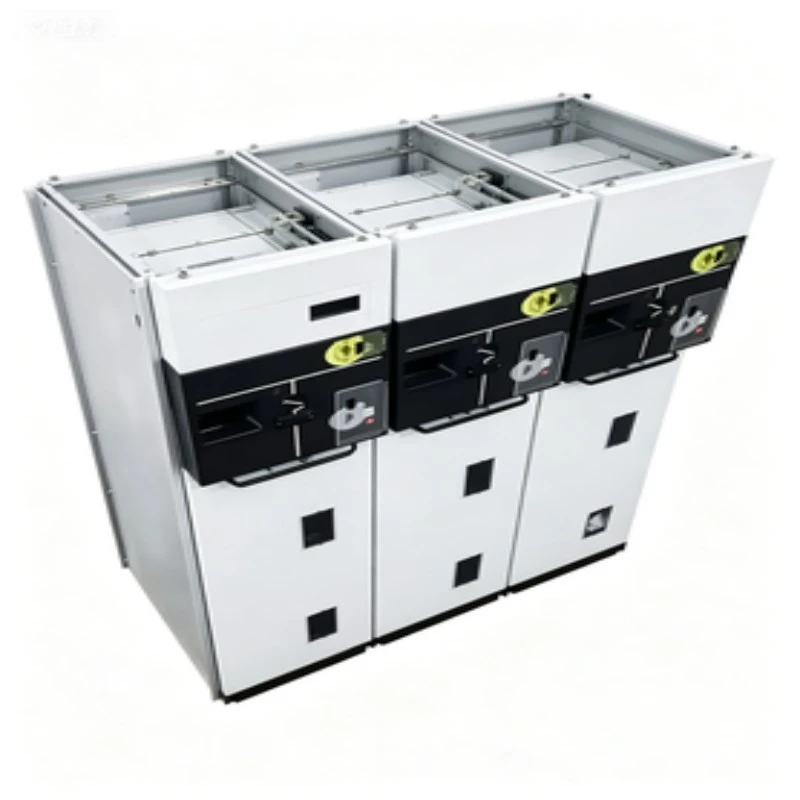

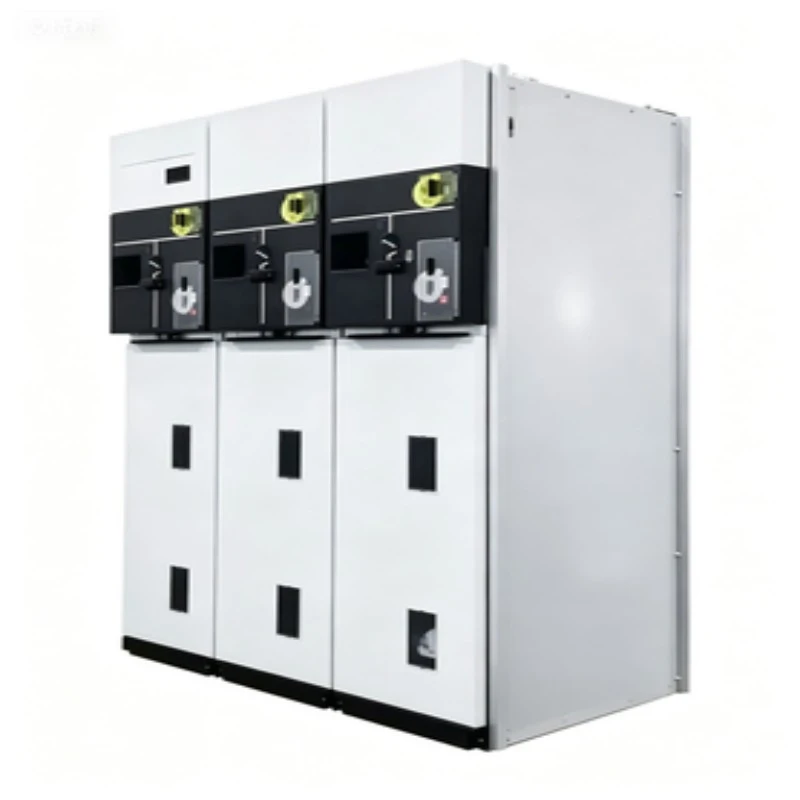

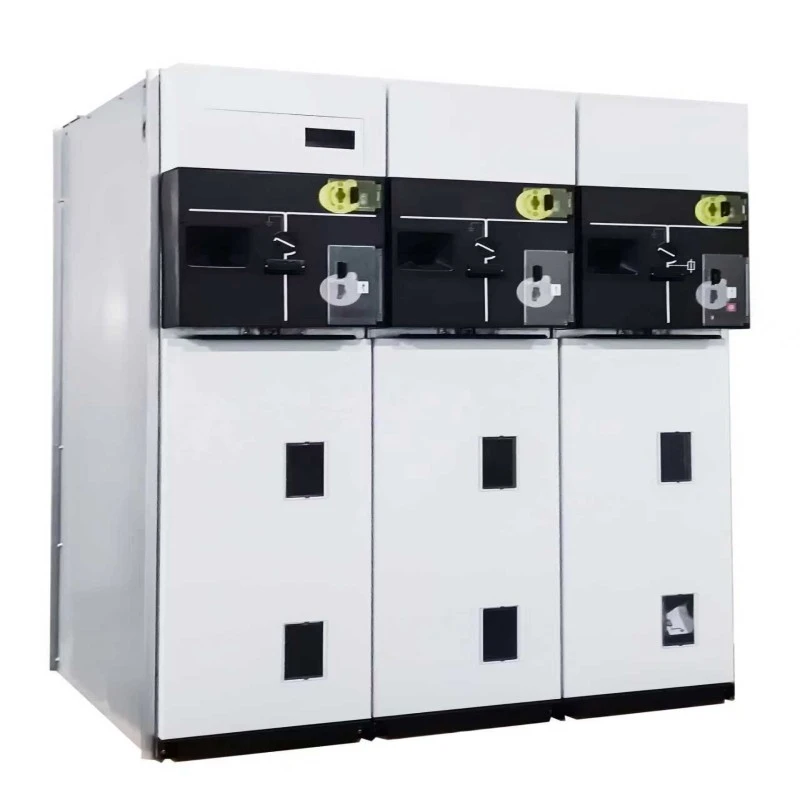

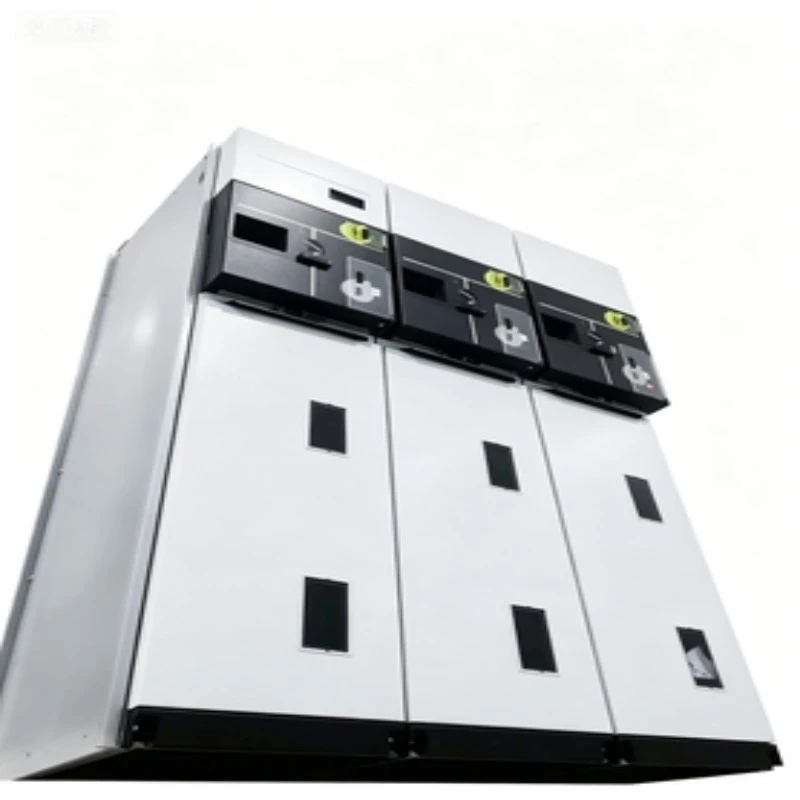

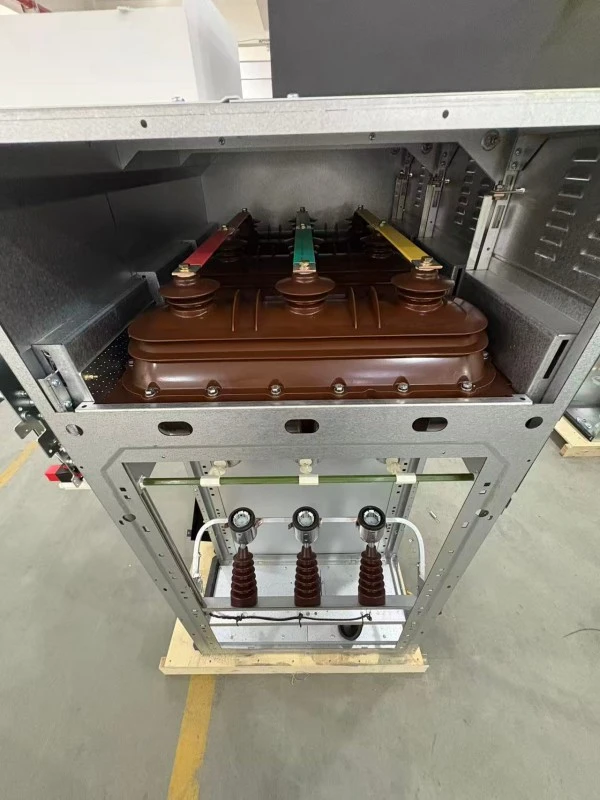

Fáinne Príomhaonad Sf6 Lascthrealamh In-aistarraingthe

Cad é an Príomhaonad Fáinne SF6 Lascthrealamh Intarraingthe?

Tá anlascthrealamhlascthrealamh inslithe SF6 atá cóimeáilte le miotail agus atá cóimeáilte sa mhonarcha agus atá deartha le haghaidh líonraí fáinne meánvoltais (suas le 24kV/36kV). Murab ionann agus cineál seastaRMUanna, tá gléasanna lasctha inbhainte le haghaidh trucailí inbhainte sa leagan seo --- go hiondúil scoiteoir ciorcad bhfolús nó lasc sos ualach SF6 ar féidir é a rolladh amach go fisiciúil as an imfhálú le haghaidh cothabhála, iniúchta nó athsholáthair gan an busbar ar fad a dhí-fhuinneamh.

Cad is féidir leis a dhéanamh?

Comhlíonann an Príomhaonad Fáinne seo SF6 Lascthrealamh In-aistarraingthe trí fheidhm ríthábhachtacha i ndáileadh cumhachta:

1. Nasc líonra fáinne --- Nascann sé friothálacha isteach ó dhá threoir, rud a chumasaíonn soláthar cumhachta iomarcach.

2. Cosaint claochladáin --- Athraítear agus cosnaíonn sé claochladáin dáileacháin suas le 2500kVA ag baint úsáide as fiúsanna comhtháite nó scoradáin chiorcaid.

3. Leithlisiú le haghaidh cothabhála --- Soláthraíonn an mheicníocht in-aistarraingthe bearna briste sofheicthe, rud a chinntíonn sábháilteacht iomlán don phearsanra atá ag obair le sruth.

4. Briseadh lochta --- Cuireann sé isteach ar shruthanna gearrchiorcaid suas le 25kA.

5. Tástáil cábla agus talamh --- Ligeann lasc-thalamh agus calafoirt tástála cábla d'obair chábla shábháilte.

Comhlíonann gach lascthrealamh SF6 RMU ó Lugao Power IEC 62271-200, a thairgeann an cumas ualaigh / sosanna agus an sruth locht a sheasamh i lorg dlúth (leithead chomh híseal le 450mm in aghaidh an phainéil).

Paraiméadar Táirge (Sonraíocht)

Nóta: Féadfaidh paraiméadair theicniúla athrú de réir na cumraíochta roghnaithe. Téigh i dteagmháil le Lugao Power chun an bhileog sonraí teicniúil deiridh a fháil.

Gné Táirge agus Feidhm

Gné Q&A – An Buntáiste In-Aistarraingthe a Thuiscint

C1: Cad a dhéanann an dearadh in-aistarraingthe níos fearr ná RMU seasta?

A: Teastaíonn dífhuinnmhiú painéil iomlán ó RMU seasta le haghaidh cothabhála lascthrealamh. Le Príomhaonad Fáinne sf6 lascthrealamh in-aistarraingthe, ní gá duit ach an modúl lasctha a rolladh amach go dtí an suíomh “dícheangailte” nó “tástála”. Tá an busbar fós beo, agus is féidir ciorcaid le sruth a sheirbhísiú go sábháilte. Laghdaíonn downtime ó uaireanta go nóiméid.

C2: Conas a bheidh a fhios agam go bhfuil an trucail in-aistarraingthe sa suíomh ceart?

A: Áirítear i ndearadh Lugao Power trí shuíomh meicniúla ar leith --- Ceangailte, Tástáil, agus Dícheangailte --- gach ceann acu le haiseolas tadhlach, táscairí amhairc ar an trucail, agus teagmhálacha cúnta le haghaidh monatóireacht iargúlta SCADA. Clúdaíonn cróluas sábháilteachta teagmhálacha seasta go huathoibríoch nuair a tharraingítear siar an trucail.

C3: An bhfuil gás SF6 saor ó chothabháil sa dearadh in-aistarraingthe seo?

A: Tá. Tá an umar SF6 séalaithe ar feadh a saoil (≥30 bliain faoi ghnáthchoinníollacha). Tá an mheicníocht in-aistarraingthe suite san urrann ísealvoltais nó sa limistéar trucail tosaigh – ní laistigh den umar gáis. Dá bhrí sin, ní chuireann tarraingt siar an lasc isteach ar bhrú SF6 ná ar shláine tréleictreach. Is eochair-dhifreáilte é seo i bPríomhaonad Fáinne In-Aistarraingthe SF6.

C4: An dtacaíonn an RMU seo le rialú iargúlta?

A: Tá. Is féidir meicníochtaí mótair agus braiteoirí aiseolais suímh a fheistiú ar thrucailí in-aistarraingthe, rud a chumasaíonn cianraiceáil iomlán isteach/amach – ag luí le teachtaireachtaí IEC 61850 GOOSE.

Feidhmchláir Oiriúnacha do lascthrealamh inslithe SF6

Sonraí Táirgeadh

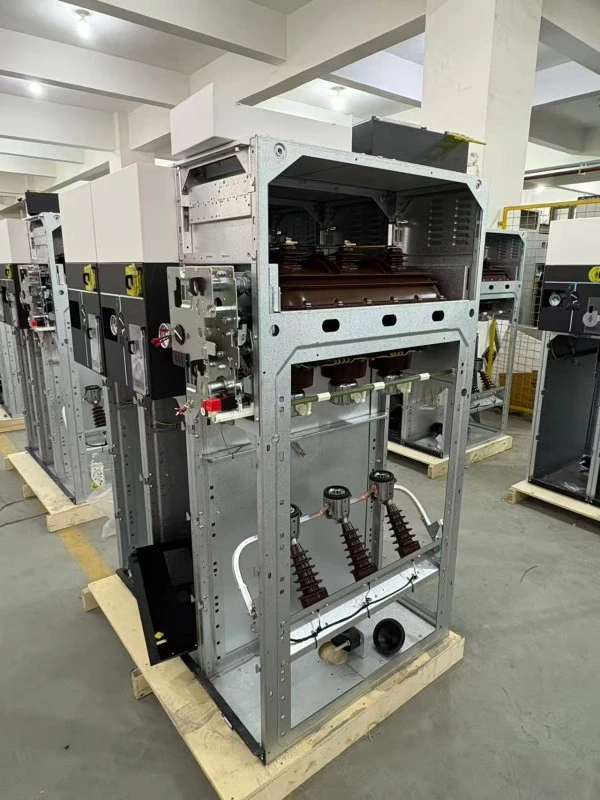

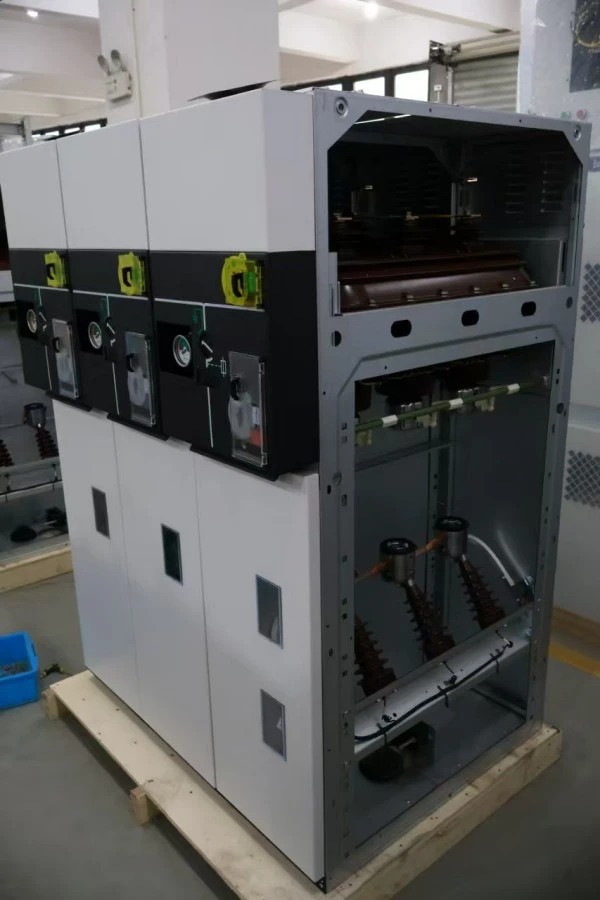

Táirgtear lascthrealamh in-aistarraingthe gach Príomhaonad Fáinne sf6 inár n-áis dheimhnithe ISO 9001 le línte tiomnaithe cóimeála do leagan seasta agus in-aistarraingthe.

Príomhchéimeanna táirgthe:

1. Monarú umar --- cruach dhosmálta 3mm, táthú léasair róbait, tástáil sceite héiliam 100% (ráta sceite <1×10⁻⁶ mbar·L/s).

2. Próiseáil SF6 --- Líonadh folúis le pointe drúcht ≤ -50 ° C, brú calabraithe ag tagairt 20 ° C.

3. Tionól trucail in-aistarraingthe --- Ráillí treorach beachtais, rollóirí frith-fhrithchuimilte, príomhtheagmhálacha féin-ailínithe (copar airgid-plátáilte, tiús 12μm).

4. Tiúnadh comhghlasála --- Téann gach aonad faoi 200 timthriall ionsáite/aistarraingthe chun comhghlasálacha meicniúla a fhíorú.

5. Tástáil ardvoltais --- Seasamh minicíochta cumhachta: 42kV/1min (aonaid 12kV); urscaoileadh páirteach <5pC ag 1.2Ur.

6. Tástáil ardú teochta --- Ag 1.1 × rátáil reatha, gach pointe laistigh de theorainneacha caighdeánacha.

7. Sraithuimhir uathúil --- Greanta ar an imfhálú agus ar an trucail in-aistarraingthe le haghaidh inrianaitheachta iomlán.

Seicephointí Rialaithe Cáilíochta

Pacáistiú

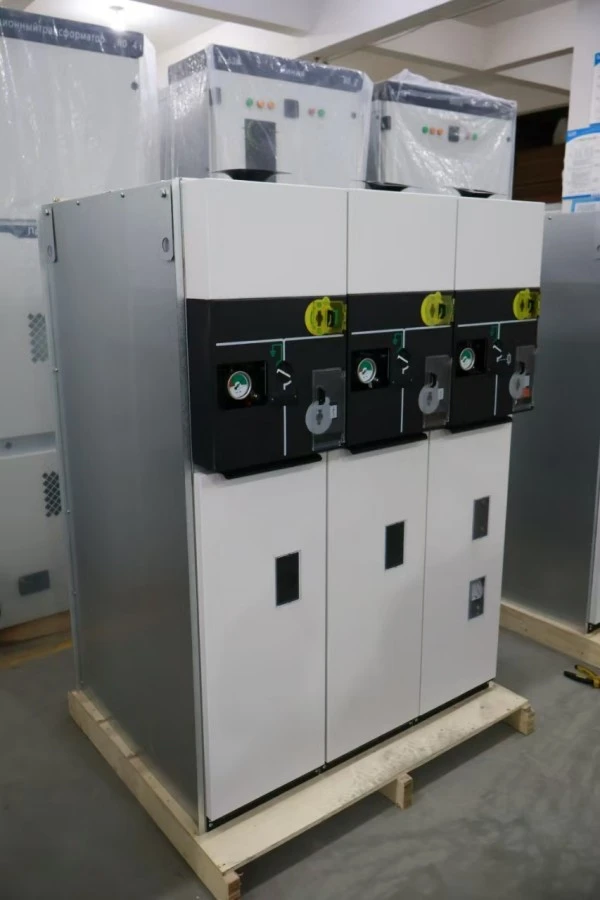

Tá gach painéal lascthrealamh in-aistarraingthe Príomh-Aonad Fáinne sf6 pacáilte ina n-aonar le haghaidh onnmhairiú:

Marcanna ar an gcliathbhosca:

1. “Gás SF6 Líonta – Ná Scaoil”

2. “Trucail Inaistarraingthe Laistigh - Láimh le Cúram”

3. Lár an domhantarraingthe, pointí ardaithe, lipéid leochaileacha

Seoltar an trucail in-aistarraingthe taobh istigh den phainéal (i suíomh dícheangailte) chun damáiste a chosc. Le haghaidh orduithe le trucailí iolracha, tá pacáistiú ar leith roghnach ar fáil.

Tar éis Díolachán & Barántas

Tréimhse bharántais:

12 mhí ón dáta coimisiúnaithe nó 18 mí ón dáta seolta (cibé acu is túisce a tharlaíonn).

Cad atá clúdaithe:

1. Gach páirteanna meicniúla lena n-áirítear trucail in-aistarraingthe, interlocks, comhlaí

2. Córas gáis SF6 (seachas athlíonadh gáis mar gheall ar sceitheadh ​​​​an chustaiméara)

3. Teagmhálacha bunscoile agus tánaisteacha

4. Meicníocht lasc an domhain

Cad nach bhfuil clúdaithe:

1. Damáiste le linn aistarraingthe/chur isteach míchuí

2. Modhnuithe sreangú seachtracha

3. Gníomhartha an dúlra (tuile, tintreach)

4. Ábhair inchaite (fiúsanna, lampaí táscaire)

Ceangaltais seirbhíse:

1. Freagra fiosrúcháin theicniúil: laistigh de 2 uair an chloig (laethanta oibre)

2. Seoltar páirteanna breise: laistigh de 24 uair an chloig

3. Fabhtcheartú cianda: tacaíocht glaonna físe saor in aisce

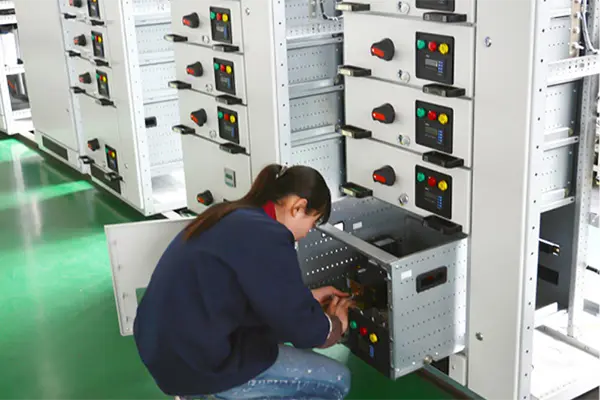

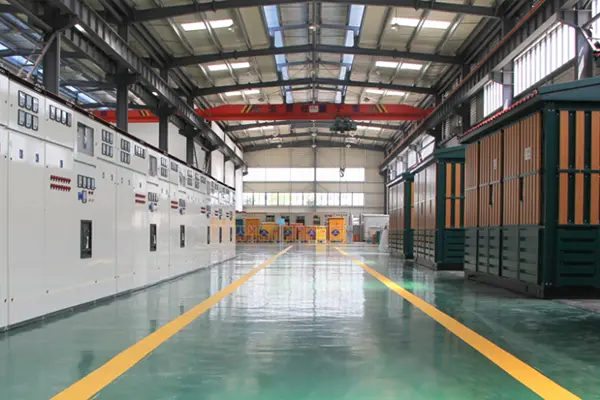

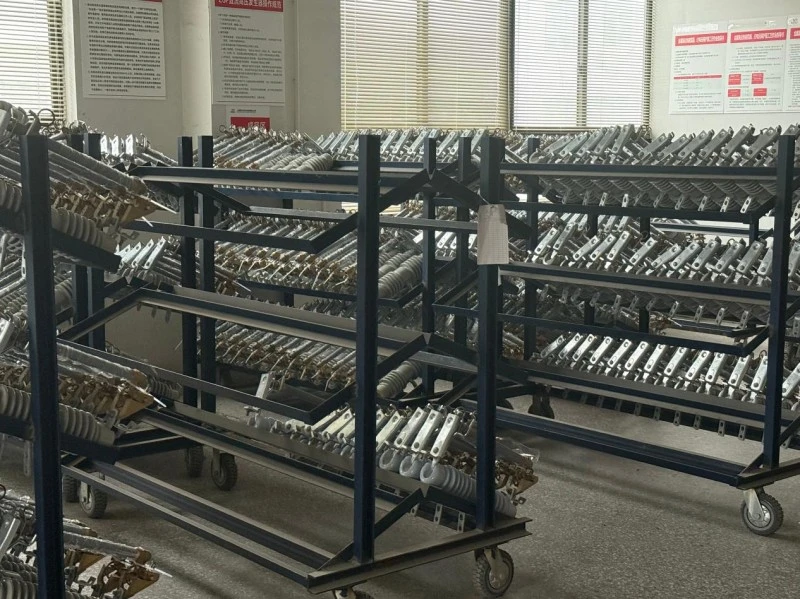

Déantúsaíocht & Rialú Cáilíochta

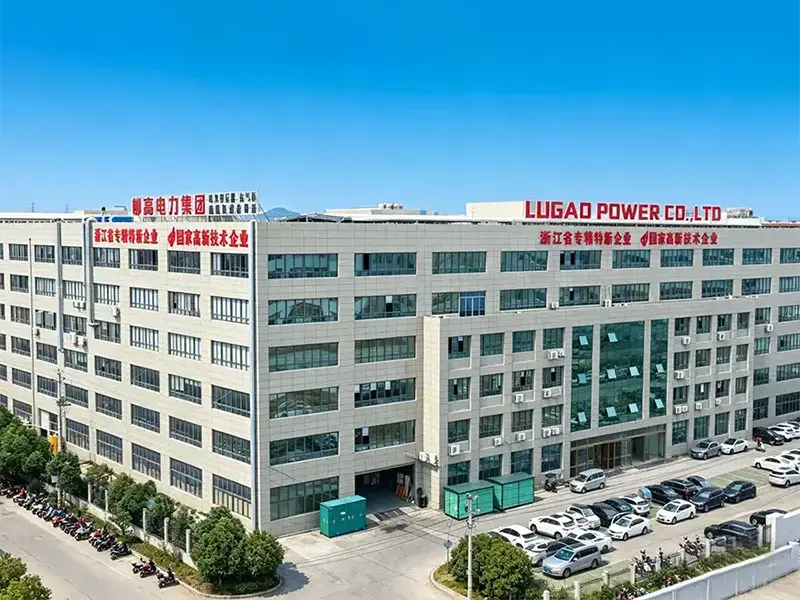

Déanann Lugao Power Co., Ltd speisialtóireacht i T&F agus déantúsaíocht trealaimh tarchurtha agus dáileacháin cumhachta ard, meánach agus íseal-voltais, lena n-áirítear claochladáin,lascthrealamh, scoradáin chiorcaid, dínascairí, agus táirgí leictreacha gaolmhara.

Le cumas táirgthe, innealtóireachta agus tástála intí, soláthraíonn Lugao Power réitigh saincheaptha OEM / ODM agus réitigh dáilte cumhachta aon-stad le haghaidh fóntais, áiseanna tionsclaíocha, tionscadail fuinnimh in-athnuaite, agus feidhmeanna bonneagair ar fud an domhain.
