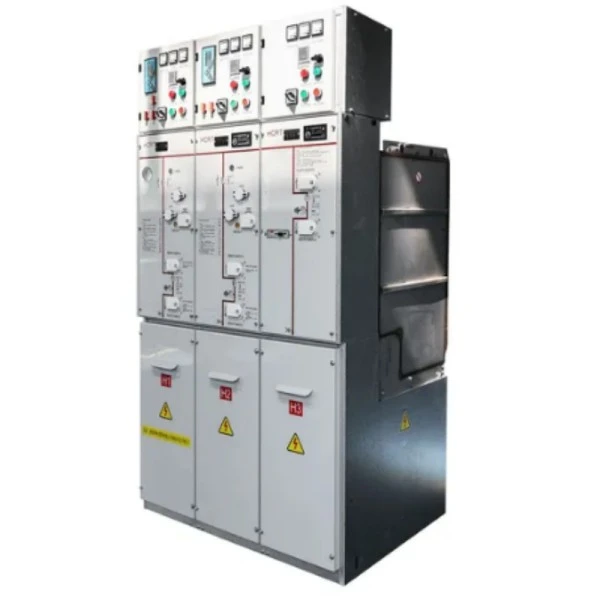

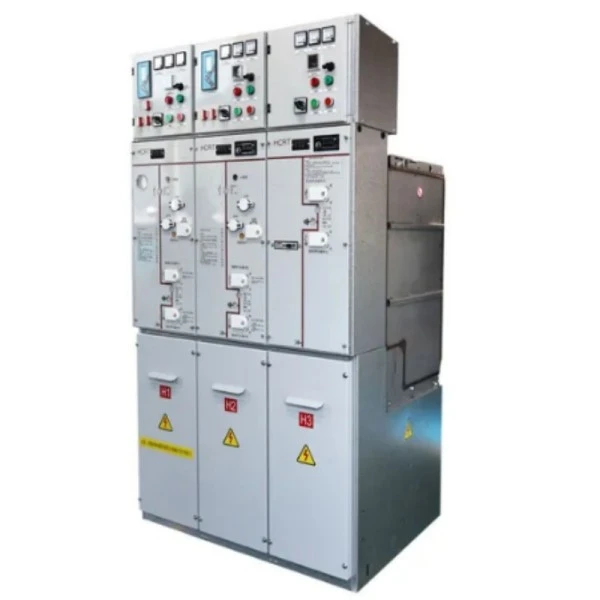

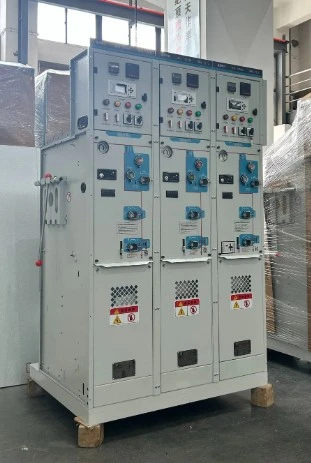

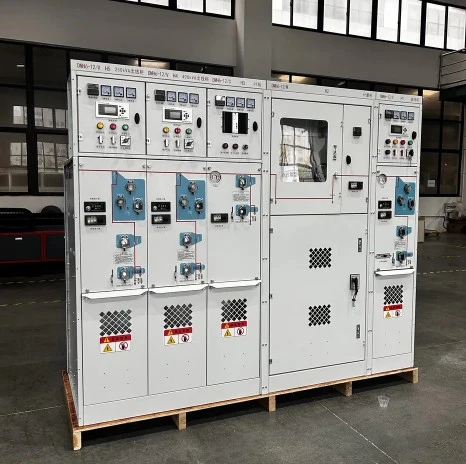

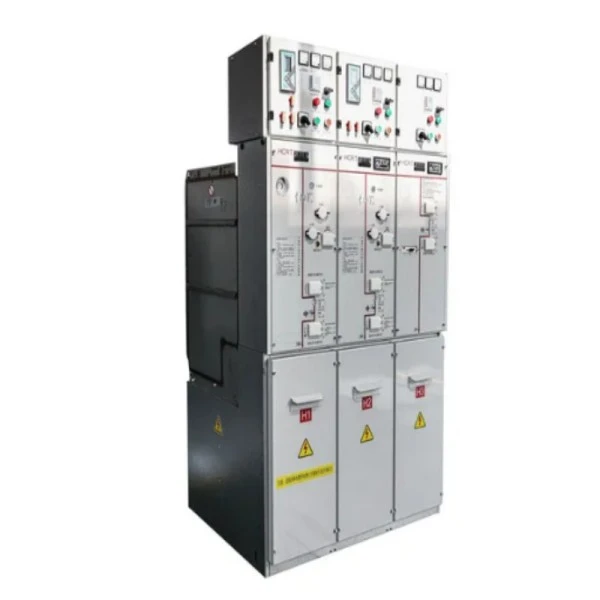

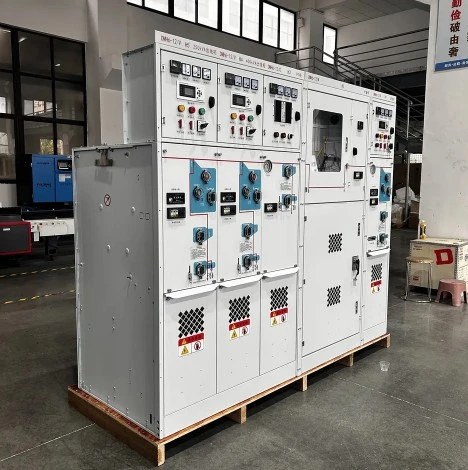

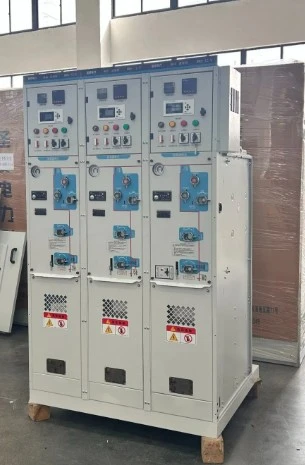

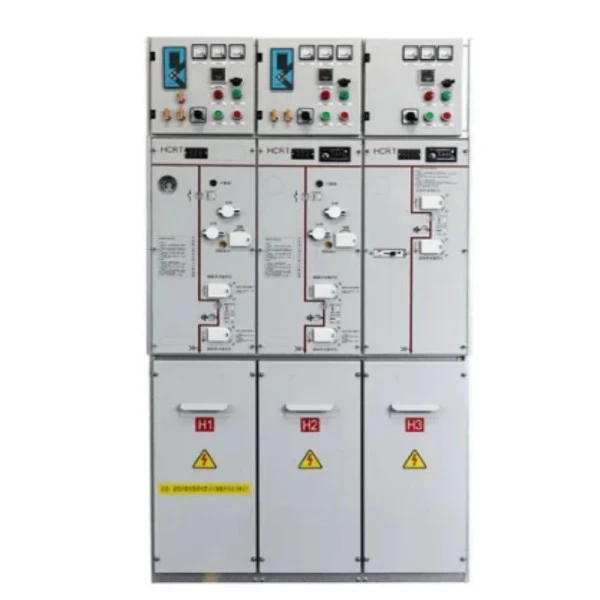

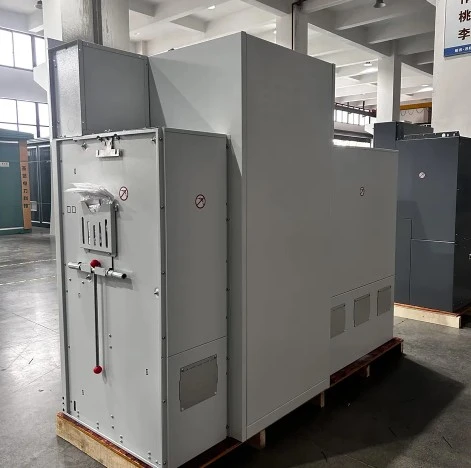

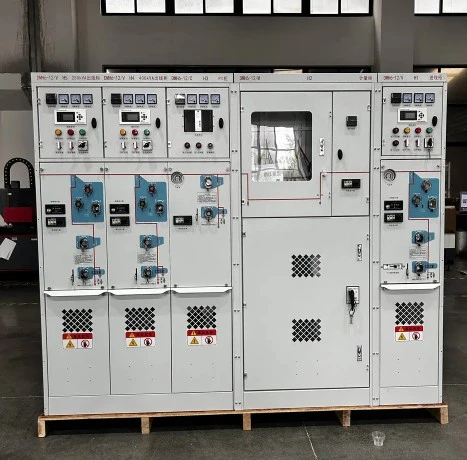

35kv Meánvoltais Sf6 Lascthrealamh Séalaithe

Is feiste leictreach monarcha-chéile, miotail-iata é an lascthrealamh séalaithe 35kV meánvoltais SF6 a úsáideann gás heicseafluairíd sulfair (SF6) mar mheán inslithe agus múchadh stua araon. Murab ionann agus lascthrealamh cineál oscailte traidisiúnta, tá na codanna beo go léir --- lena n-áirítear an scoradán ciorcaid, an dínascaire, agus an lasc talaimh --- séalaithe go heirméiteach taobh istigh d'umar cruach dhosmálta líonadh le gás SF6 ag brú rialaithe.

Cad is féidir leis a dhéanamh?

Go príomha, tá an lascthrealamh séalaithe 35kV meánvoltais SF6 seo freagrach as fuinneamh leictreach a fháil, a dháileadh agus a rialú i líonraí cumhachta 35kV. Cosnaíonn sé claochladáin, mótair agus friothálacha ó ró-ualaí, ciorcaid ghearr, agus róvoltais neamhbhuan. Nuair a tharlaíonn locht, múchann an scoradán ciorcad SF6 an stua laistigh de na milleasoicindí, rud a chinntíonn damáiste íosta do threalamh anuas. Ina theannta sin, cuireann sé ar chumas oibríochtaí aistrithe iargúlta agus monatóireacht ar stádas fíor-ama, rud a fhágann go bhfuil sé ina chomhpháirt lárnach de ghreillí cliste nua-aimseartha. Go bunúsach, cuireann sé ionad lascthrealamh toirtiúil aer-inslithe (AIS) in iarratais ina bhfuil spás teoranta nó ina bhfuil coinníollacha comhshaoil ​​dian.

Buntáistí Táirge

Agus lascthrealamh séalaithe SF6 meánvoltais 35kV á mheas, seasann réiteach Lugao Power amach trí chúig mhórbhuntáiste:

1. Iontaofacht Ultra-Ard: Toisc go soláthraíonn an gás SF6 neart tréleictreach níos fearr (thart ar 3 huaire níos mó ná an t-aer), tá na comhpháirteanna inmheánacha díolmhaithe ó dheannach, taise, ceo salainn agus truailliú. Is é an toradh a bhíonn air seo ná ráta teip an-íseal – níos lú ná 0.1% thar deich mbliana oibríochta.

2. Lorg Dlúth: Laghdaíonn an dearadh séalaithe go mór imréiteach céim-go-chéim agus céim go talamh. Níl ach 1.2m² in aghaidh an friothálacha i bpríomhaonad fáinne Lugao 35kV SF6, i gcomparáid le 3.5m² don AIS. Ligeann sé seo d’fhóntais agus do ghléasraí tionsclaíochta iarfheistiú nó leathnú laistigh de lorg foirgneamh atá ann cheana féin.

3. Oibríocht Saor ó Chothabháil: Ós rud é go n-oibríonn na páirteanna gluaisteacha go léir i dtimpeallacht tirim, séalaithe SF6, ní gá glanadh rialta, coigeartú teagmhála nó tástáil friotaíochta inslithe a dhéanamh. Is é an t-aon seiceáil a mholtar ná tomhas brú gáis a léamh uair amháin gach sé mhí. Thar shaol seirbhíse 20 bliain, sábhálann sé seo suas le 70% ar chostais oibriúcháin.

4. Sábháilteacht Feabhsaithe do Phearsanra: Tá an umar táthaithe miotail-iata le haghaidh srianadh locht stua inmheánach (IAC) suas le 50kA/1s. Fiú amháin faoi locht inmheánach, stiúrann an chomhla faoisimh brú gáis the go dtí ducht sceite shábháilte – ní i dtreo oibreora riamh. Comhlíonann na hidirghlasanna go léir IEC 62271-200.

5. Feidhmíocht Uile-Aimsire: Ó -40°C i bhfostáisiúin alpacha go +55°C i bhfeirmeacha gréine fásaigh, oibríonn an lascthrealamh séalaithe SF6 meánvoltais 35kV seo gan derating. Níl aon rian teasa nó aerchóirithe ag teastáil taobh istigh den imfhálú.

Gnéithe Táirge

● Ionchorpraíonn lascthrealamh séalaithe meánvoltais 35kV Lugao Power SF6 na gnéithe teicniúla sonracha seo a leanas:

1. Umar Cruach Dhosmálta Táthaithe: 3mm tiubh, grád 316L, tástáil le haghaidh sceitheadh ​​héiliam go dtí níos lú ná 0.1% in aghaidh na bliana. Uimh gaiscéid nó O-fáinní nochta don atmaisféar.

2. Athraigh Trí Seasamh: Lasc sos ualaigh comhtháite, dínascaire, agus lasc talún i meicníocht amháin. Coscann comhghlasáil mheicniúil oibríochtaí seichimh míchearta.

3. Tomhsaire Brú SF6 (Teocht-Cúiteamh): Soláthraíonn sé léamh brú fíor beag beann ar an teocht chomhthimpeallach. Crios glas = 0.12–0.14 MPa (iomlán). Teagmhálaithe aláraim ísealbhrú ar fáil le haghaidh cianfhaireacháin.

4. Rogha Scoradáin Chiorcaid Fholúis: Ar mhaithe le cosaint friothálacha, comhcheanglaíonn idirbhriseadh folúis ionsuite le insliú seachtrach SF6 cumas ard briseadh an fholús agus neart inslithe SF6. Sruth briste gearrchiorcaid rátáilte: 31.5kA.

5. Roinn Cábla: Ceadaíonn clúdach tosaigh mór inbhainte rochtain éasca le haghaidh suiteáil lug cábla. Oiriúnach do cháblaí aon-lárnach copair nó alúmanaim suas le 500mm².

6. Actuator Maighnéadach nó Earraigh: Ar fáil mar actuator maighnéadach (le haghaidh 100,000 oibríocht mheicniúil) nó mar mheicníocht earraigh stóráilte fuinnimh (do thionscadail atá íogair ó thaobh costais).

7. Bus Mimic an Phainéil Tosaigh: Léaráid aonlíne soiléir greanta le táscairí LED maidir le suíomh lasc, stádas talmhaithe, agus brú SF6.

8. Teagmhálacha Cúnta: 6NO + 6NC, rátáilte le haghaidh 220V DC, tiomáinte go díreach ón bpríomhseafta (gan aon cams le duillín).

Feidhmchlár Táirge

Mar gheall ar sholúbthacht lascthrealamh séalaithe 35kV meánvoltais SF6 tá sé oiriúnach do na feidhmeanna seo a leanas:

1. Feirmeacha Gaoithe: Úsáidtear é i mbonn túr gach tuirbín nó i bhfáinní ardáin amach ón gcósta. Seasann creathadh, spraeáil salainn, agus spásanna teoranta.

2. Gléasraí Cumhachta PV Gréine: Suiteáilte ag aschuir bhosca combiner agus ag céim suas claochladán taobh bunscoile. Cuireann an dearadh séalaithe cosc ​​ar dhul isteach deannaigh i dtimpeallachtaí fásaigh.

3. Fostáisiúin Thionsclaíoch: Muilte cruach, gléasraí stroighne, agus áiseanna peitriceimiceacha nuair a éilíonn táirgeadh leanúnach ard-Aga fónaimh. Cothaíonn lascthrealamh SF6 mótair mhóra (3MW–10MW) agus foirnéisí stua.

4. Ionaid Sonraí: Soláthraíonn sé soláthar iontaofa isteach 35kV do ghineadóirí cúltaca agus do chórais UPS. Fágann a mhéid dlúth níos mó spáis urláir do racaí TF.

5. Fostáisiúin Tarraingthe Iarnróid: Le haghaidh iarnróid leictrithe ag córais 27.5kV nó 35kV. Tá anLascthrealamh SF6láimhseálann athrú go minic (suas le 5,000 oibríocht in aghaidh na bliana) gan chaitheamh teagmhála.

6. Fostáisiúin Faoi Thalamh: I lár cathracha nó i gcoimpléisc tráchtála ina bhfuil talamh róchostasach. Is féidir an lascthrealamh a chruachadh ina dhá shraith taobh istigh de chruinneog 2.5m ar airde.

7. Dáileadh Tánaisteach Fóntais: Mar phríomhaonad fáinne (RMU) chun bloic chónaithe nó páirceanna tionsclaíocha beaga a bheathú ó lúb 35kV.

Caighdeáin a Chloímis leo

Deartar agus monaraítear Lascthrealamh Séalaithe 35kV Meánvoltais 35kV Lugao Power de réir caighdeáin idirnáisiúnta agus tionscail chun sábháilteacht, iontaofacht agus saol seirbhíse fada a chinntiú.

Sonraí Táirgeadh

Téann gach aonad de lascthrealamh séalaithe SF6 meánvoltais 35kV Lugao Power faoi chéimeanna dian déantúsaíochta:

● Déantúsaíocht Umar: Déantar plátaí cruach dhosmálta 316L a ghearradh le léasair a tháthú le robot i dtrácht. Déantar iniúchadh ar gach welds le treá datha agus X-ghathaithe le haghaidh poll pionnaí. Ansin déantar brú-thástáil ar gach umar ag 0.3 MPa (brú oibriúcháin 2*) ar feadh 24 uair an chloig.

● Cóireáil Dromchla: Tá an taobh amuigh fosfáitithe agus brataithe le púdar poileistear epocsa RAL 7035 (tiús 80μm ar a laghad). Friotaíocht spraeála salann: 1,000 uair an chloig.

● Próiseáil Gáis SF6: Tar éis na comhpháirteanna inmheánacha go léir (bushings, teagmhálacha, actuators) a chur le chéile, déantar an t-umar a aslonnú go < 10 Pa. Ansin líontar gás SF6 le íonacht >99.97% go 0.12 MPa iomlán. Deimhnítear pointe drúcht ag < -50°C.

● Tástáil Seasaimh Mheicniúil: Rothaítear gach meicníocht oibriúcháin 500 uair (oscailte/gar/talamh) ar bhinse tástála roimh an tionól deiridh.

● Tástáil Ardvoltais: Minicíocht cumhachta 70kV/1 nóiméad a sheasamh voltas (tirim) agus tástáil ríogachta tintreach 110kV/1.2/50μs.

● Tomhas Páirteach Urscaoilte: Níos lú ná 5pC ag voltas rátáil 1.1 × (38.5kV). Déantar é a thomhas le brathadóir PD leathanbhanda.

● Brath Sceite: Déanann taiscéalaí sniffer (braiteoir halaigine) gach seam táthaithe agus feansaí busála a scanadh. Ráta sceite ráthaithe < 0.1% in aghaidh na bliana.

● Inrianaitheacht: Faigheann gach lascthrealamh cód QR uathúil. Nascann an cód QR le tuarascáil tástála monarchan lena n-áirítear cuair tástála brú, leibhéil PD, agus dáta líonta gáis.

SF6 Lascthrealamh Séalaithe vs Lascthrealamh Aer-Inslithe (AIS)

Ceisteanna Coitianta (FAQ)

C1: Cé chomh minic is gá an lascthrealamh séalaithe SF6 meánvoltais 35kV a athlíonadh?

A: Faoi ghnáthchoinníollacha, tá an ráta sceite faoi bhun 0.1% in aghaidh na bliana. Ag 0.12 MPa líonadh tosaigh, thógfadh sé os cionn 20 bliain titim go dtí an tairseach aláraim (0.10 MPa). Molaimid an tomhas brú a sheiceáil gach 6 mhí. De ghnáth ní bhíonn gá le hathlíonadh ar bith laistigh den tréimhse bharánta bliana amháin mura bhfuil teip róin.

C2: An bhfuil gás SF6 díobhálach don chomhshaol? Agus an dtugann Lugao roghanna eile?

A: Tá cumas ard téimh dhomhanda ag SF6 (GWP = 23,500). Mar sin féin, úsáideann lascthrealamh séalaithe meánvoltais 35kV Lugao SF6 níos lú ná 2kg in aghaidh an aonaid, agus is beag deireadh a chuireann ár ndearadh umar séalaithe astuithe. Maidir le tionscadail a dteastaíonn gás glas uathu, cuirimid líonadh roghnach “Gás Glas” (C5-FK) le GWP 99% níos ísle, cé go bhfuil rátáil inslithe beagán laghdaithe.

C3: An féidir seolascthrealamha úsáid lasmuigh gan imfhálú breise?

A: Tá, tá an lascthrealamh séalaithe 35kV meánvoltais SF6 féin rátáil IP67 don umar séalaithe agus IP4X don urrann íseal-voltais. Mar sin féin, le haghaidh suiteáil dhíreach lasmuigh, molaimid an rogha “cochall uiscedhíonach” a ordú (cuirtear rátáil IP54 leis an gciúbán iomlán). Seachas sin, é a shuiteáil taobh istigh de bhoth bunúsach nó d'fhoirgneamh fostáisiúin.

C4: An gclúdaíonn an bharántas bliana an gás SF6 féin?

A: Sea, má dheimhnítear sceitheadh ​​(ag baint úsáide as mboilgeog gallúnach nó tástáil braite) le linn na tréimhse bharánta, soláthróidh Lugao sorcóir gáis athsholáthair agus athshealóidh sé an feisteas gan aon mhuirear. Mar sin féin, má tharlaíonn damáiste fisiciúil mar thoradh ar an sceitheadh ​​(m.sh. forklift ag bualadh an umair), tá an deisiú inbhilleáilte.

C5: An féidir liom comhéadan iargúlta SCADA a iarfheistiú ar an lascthrealamh seo?

A: Tagann gach aonad le teagmhálaithe cúnta caighdeánacha 6NO+6NC réidh le nascadh le RTU nó PLC. Le haghaidh monatóireachta chun cinn, cuirimid modúl plug-in roghnach ar fáil le haschuir Modbus RTU (RS485) nó IEC 61850 (Ethernet), ag soláthar brú SF6 fíor-ama, suíomh lasc, agus sonraí cuntair oibríochta.
