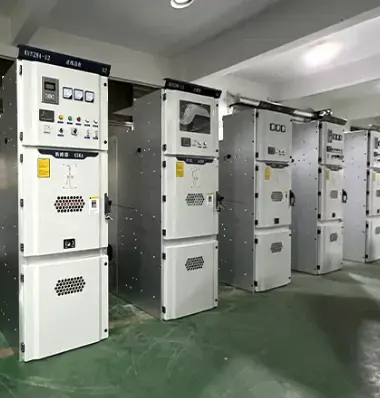

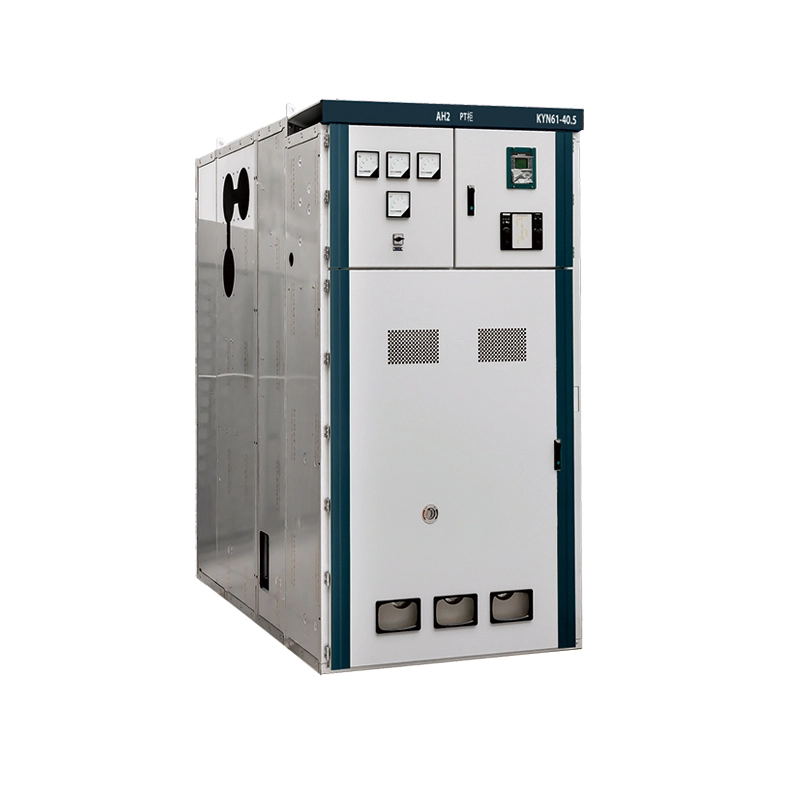

Lascthrealamh Painéil Aer-inslithe Ardvoltais KYN

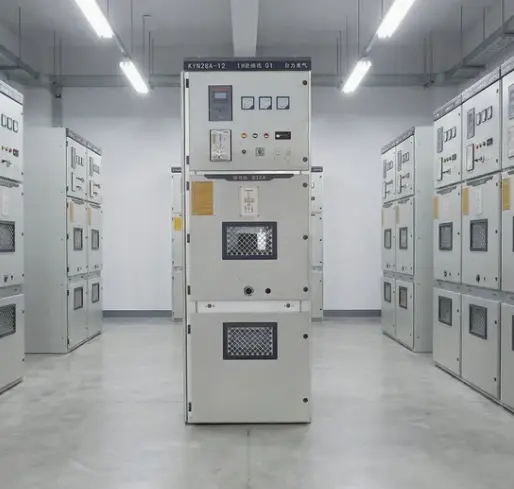

Cad é Lascthrealamh Painéil Aerinslithe Ardvoltais KYN?

Is cóimeáil lascthrealamh laistigh de mheánvoltais laistigh de chlúdaigh miotail agus aer-inslithe atá deartha do chórais chumhachta AC trí phas a oibríonn ag 3.6kV go 40.5kV, 50Hz nó 60Hz.

Leanann an t-ainmniú "KYN" le hainmniú caighdeánach náisiúnta na Síne

K - clúdaithe le miotail

Y – cineál cairt láimhe

N – taobh istigh

Murab ionann agus lascthrealamh gás-inslithe (GIS) a úsáideann SF6, braitheann an tsraith KYN ar aer an atmaisféir mar phríomhmheán tréleictreach idir na codanna beo agus an talamh.

Cad is féidir leis a dhéanamh?

Feidhmíonn an Lascthrealamh Painéil Aer-inslithe Ardvoltais KYN seo mar an lárionad chun trealamh leictreach ardvoltais a rialú, a chosaint agus a leithlisiú. Áirítear ar a phríomhfheidhmeanna:

1. Faigh agus dáil cumhacht leictreach – Faigheann an príomhbhusbharra cumhacht isteach ó chlaochladán nó gineadóir, ansin dáileann sé ar il-fhothaitheoirí amach. Is féidir gach friothálacha a aistriú go neamhspleách.

2. Cosain in aghaidh lochtanna leictreacha – Téann folússcoradáin chomhtháite (atá lonnaithe i gcairt láimhe inbhainte) go huathoibríoch laistigh de na milleasoicindí nuair a bhraitheann siad ró-ualú, gearrchiorcad nó coinníollacha fabhtanna talún. Tuigeann claochladáin reatha an locht; cuireann athsheachadáin chosanta tús leis an ordú turais.

3. Trealamh a leithlisiú le haghaidh cothabhála – Is féidir an cairt láimhe a racáil amach go dtí suíomh “dícheangailte”, rud a chruthaíonn bearna aeir infheicthe idir an scoradán agus na príomhtheagmhálacha seasta. Dúnann comhlaí go huathoibríoch thar na teagmhálaithe seasta beo, rud a fhágann gur féidir an scoradán a iniúchadh go sábháilte gan an busbar ar fad a dhífhuinneamh.

4. Méadrú agus monatóireacht fíor-ama a sholáthar – Claochladáin srutha (CTanna) agus claochladáin voltais (VTanna) atá suite i gcomharthaí beatha urrann an chábla chuig aimpmhéadar, voltmhéadair, anailíseoirí cáilíochta cumhachta, agus aonaid chianchríocha (RTU).

5. Talamhú sábháilte a chumasú – Ligeann lasc talmhaithe a oibrítear de láimh, atá fite fuaite go meicniúil le suíomh an chairt láimhe, taobh an chábla a thalmhú go sábháilte sula dtosaítear ar an obair chothabhála.

6. Comhordú le hathsheachadáin cosanta - Soláthraíonn athsheachadáin nua-aimseartha atá bunaithe ar mhicreaphróiseálaí (roghnach) forshrutha treorach, difreálach, locht talún srianta, agus cosaint ar theip briste. Cumasaíonn cumarsáid trí Modbus nó IEC 61850 comhtháthú isteach i gcórais SCADA.

Go bunúsach, is éard atá i Lascthrealamh Painéil Aer-inslithe Ardvoltais KYN ná an capall oibre de líonraí meánvoltais - láidir, trédhearcach (aer-inslithe ionas gur féidir leat a fheiceáil cad atá ag tarlú), agus eacnamaíoch le haghaidh suiteálacha laistigh.

Paraiméadair Táirge

Buntáistí Táirge

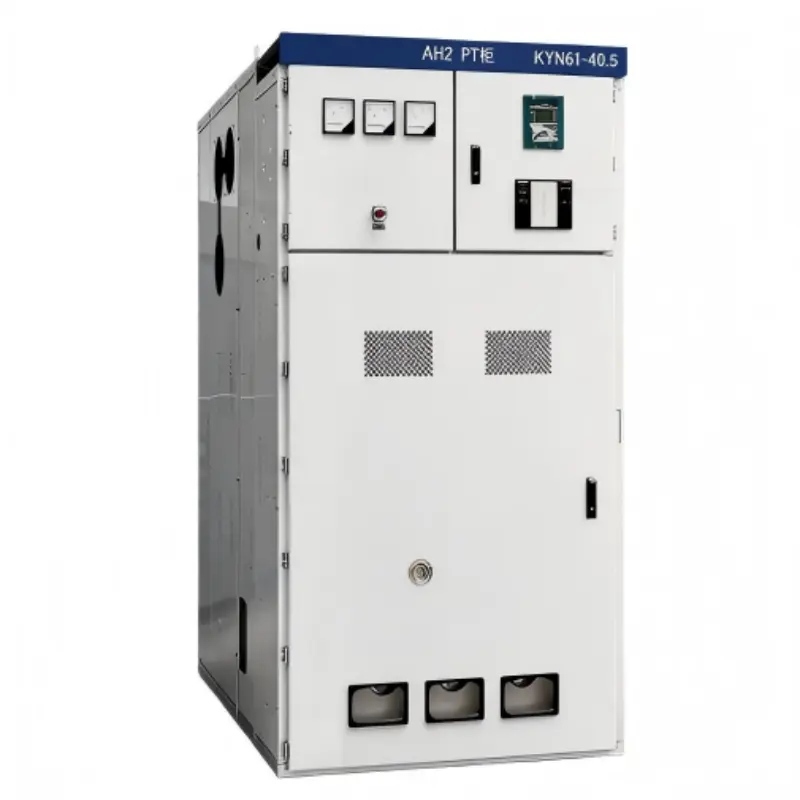

1. Tógáil Fíor Miotal-Clad le Roinnt

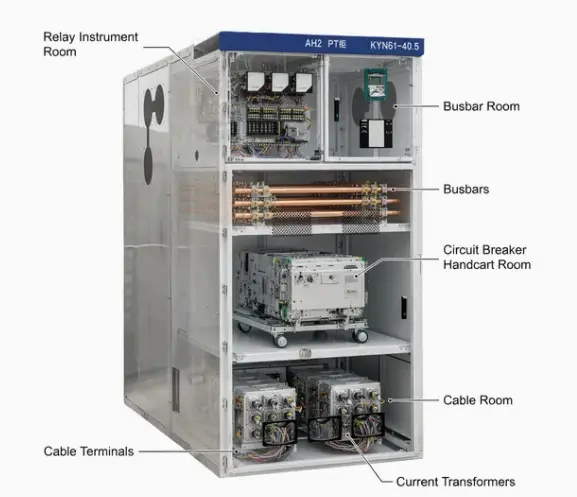

Roinneann ár lascthrealamh KYN an painéal i gceithre urrann lánscartha:

● Urrann Busbar (cúl barr)

● Roinn cairt láimhe briste (lár tosaigh)

● urrann cábla (bun ar chúl)

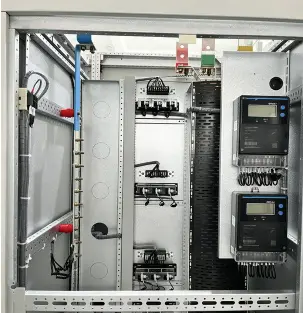

● Roinn ionstraim ísealvoltais (tosaigh barr)

Tá gach urrann scartha le bacainní cruach ghalbhánuithe 3mm tiubh le clúdaigh rochtana bolted. Baineann an deighilt seo amach:

● Teorainneacha a shrianadh – Má tharlaíonn stua inmheánach in aon urrann amháin, ní féidir leis leathadh go dtí na hurranna cóngaracha. Tá ár ndearadh tar éis tástáil IAC AFLR a rith suas le 40kA ar feadh 1 soicind.

● Sábháilteacht phearsanra – Is féidir le hoibreoirí an doras urrann scoradáin a oscailt chun cairt láimhe a rochtain fad a fhanann na barraí bus beo ach faoi iamh go hiomlán taobh thiar de bhacainní seasta cruach.

● Cothabháil chomhuaineach – Is féidir le hobair fhoirceannadh cábla dul ar aghaidh fad is atá an urrann scoradáin á seirbhísiú.

2. Comhlaí Uathoibríoch do Chosaint Teagmhála Beo

Nuair a bhogann an cairt láimhe ó shuíomh ceangailte go dtí an suíomh tástála, sleamhnaíonn comhlaí cruach dhosmálta go huathoibríoch thar na príomhtheagmhálacha seasta (taobh líne agus ualaigh). Príomhghnéithe:

● Ábhar – cruach dhosmálta 3mm tiubh (ní alúmanam ná plaisteach)

● Oibríocht – earrach-tiomáinte, teip-sábháilte (dúnann comhlaí fiú má bhriseann an mheicníocht earraigh – cuidíonn domhantarraingt)

● Idirghlasáil – Ní féidir comhlaí a oscailt de láimh mura mbaintear an chairt láimhe agus má úsáidtear uirlis dhíghlasála speisialta (cosc ar rochtain neamhúdaraithe)

● Insliú - Tá comhlaí brataithe le 2mm d'epocsa inslithe ar an taobh cúil chun voltais ionduchtaithe a chosc

3. Insliú Aeir – Gan Gás SF6

Murab ionann agus lascthrealamh gás-inslithe (GIS), ní úsáideann Lascthrealamh Painéil Aerinslithe Ardvoltais KYN ach aer an atmaisféir mar mheán inslithe. Soláthraíonn sé seo buntáistí iomadúla:

● Astuithe gáis cheaptha teasa nialais – tá poitéinseal téimh dhomhanda ag SF6 23,500 uair níos mó ná CO2. Tá srian ar úsáid SF6 ag rialtóirí san AE agus i go leor stát SAM. Is é KYN aer-inslithe an rogha atá cosanta don todhchaí.

● Níl gá le trealamh láimhseála gáis – tá cairteacha gáis costasacha, tomhasairí brú, brathadóirí sceite agus teicneoirí deimhnithe ag teastáil ó GIS le haghaidh athlíonta. Níl aon cheann díobh seo ag teastáil ó KYN.

● Bearnaí aeir infhíoraithe – Is féidir le hoibreoirí na teagmhálaithe oscailte nó an bhearna idir cairt láimhe agus teagmhálaithe fosaithe a fheiceáil. Cuireann trealamh SF6 gach rud i bhfolach taobh thiar de imfháluithe séalaithe.

● Costas saolré níos ísle – Gan aon athlíonadh gáis, gan aon tástáil taise tréimhsiúil, gan athsholáthar róin. Tá aer saor in aisce.

5. Ard Gearrchiorcad Withstand Cumas

Árlascthrealamh KYNa bhaint amach:

● Seasann gearr-ama rátaithe sruth – Suas le 50kA ar feadh 3 soicind

● Seasann buaic rátaithe don sruth – Suas le 125kA

● Aicmiú stua inmheánach – IAC AFLR 40kA/1s (aghaidh inrochtana, cliathánach, cúil)

Sáraíonn na rátálacha seo gnáthriachtanais fóntais (25kA nó 31.5kA ar feadh 3 soicind de ghnáth). Tagann an cumas ardsheasamh ó:

● Lúibíní tacaíochta busbar 2.5mm fillte dúbailte

● Barraí busanna copair airgead-phlátáilte le chasmhóimint bolta íosta 70Nm

● Muinchillí busbar inslithe chun flashovers céim-go-chéim faoi chreathadh a chosc.

Gnéithe Táirge

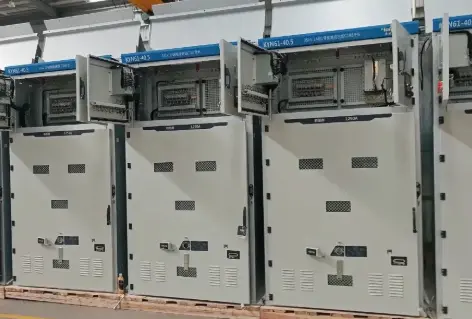

Sonraí Táirgeadh

Fráma agus Imfhálú

1. Ábhar: fráma cruach fuar-rollta 2.5mm; Bacainní urrann 3.0mm

2. Foirmiú: Laser-gearrtha, CNC-punched, robotic MIG táthaithe

3. Cumhdach: Próiseas naoi gcéim – E-chóta primer + cóta púdar poileistear, tiús 100-120μm. Spraeáil salainn > 1000 uair an chloig

4. Dath: RAL 7035 (liath éadrom) caighdeánach

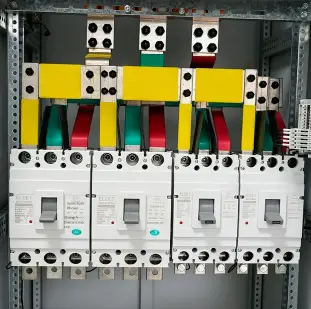

Córas Busbarra

1. Copar: 99.95% E-Cu, seoltacht ≥58 MS/m

2. Siúntaí: Silver-plated (10μm) + leicneáin Belleville, chasmhóiminte go 70Nm le marcáil péint dearg

3. Insliú: sleeves lasair-retardant teas-shrinkable, urscaoileadh páirteach <5pC ag 15kV

4. Inslitheoirí tacaíochta: Epocsaí le filler shilice, creepage ≥20mm/kV

Déantúsaíocht Handcart

1. Fonnadh: Púdar-brataithe dubh; ceithre rollóirí MoS2-níolón (acmhainn ualaigh 500kg an ceann)

2. Racking: scriú luaidhe Acme, 10 casadh tástála-go-nasctha, chasmhóiminte <15 Nm

3. Gléasta briste: Breis dhíreach do Lugao VCB nó ABB VD4/Siemens 3AH

4. Teagmhálacha cúnta: 8NO+8NC, airgead-nicil, 10A ag 250V AC

Seirbhís Pacáistiú, Loingseoireachta agus Tar éis Díolacháin

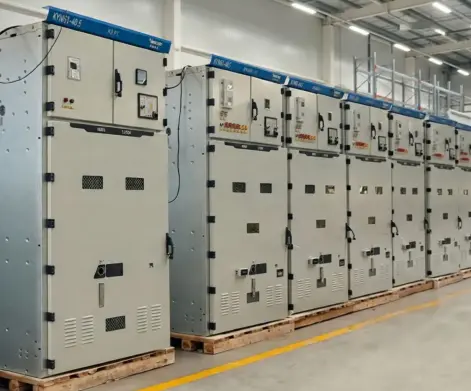

Pacáistiú agus Loingseoireacht

Tá gach comh-aireachta lascthrealamh aer-inslithe miotail KYN cosanta le scannán cruthúnas taise, gardaí cúr nó cúinne, agus pacáilte i gcásanna adhmaid onnmhairithe nó pailléid athneartaithe de réir riachtanais lastais. Is féidir cairteacha láimhe, ionstraimí agus gabhálais scoite ciorcaid folúis a shocrú nó a chosaint ar leithligh chun gluaiseacht le linn iompair a laghdú. Is féidir loingseoireacht a shocrú trí lasta farraige nó iompar talún de réir ceann scríbe an tionscadail.

Seirbhís Tar éis Díolacháin

Lugaosoláthraíonn sé tacaíocht theicniúil maidir le suiteáil, coimisiúnú agus oibriú de réir an chomhaontaithe ordaithe deimhnithe. Is féidir líníochtaí leictreacha, léaráidí sreangú tánaisteacha, treoracha oibríochta agus tuarascálacha tástála gnáthaimh a sholáthar roimh an loingsiú. Soláthraítear téarmaí barántas agus tacaíocht páirteanna spártha de réir an chonartha agus an chomhaontaithe theicniúil dearbhaithe.
