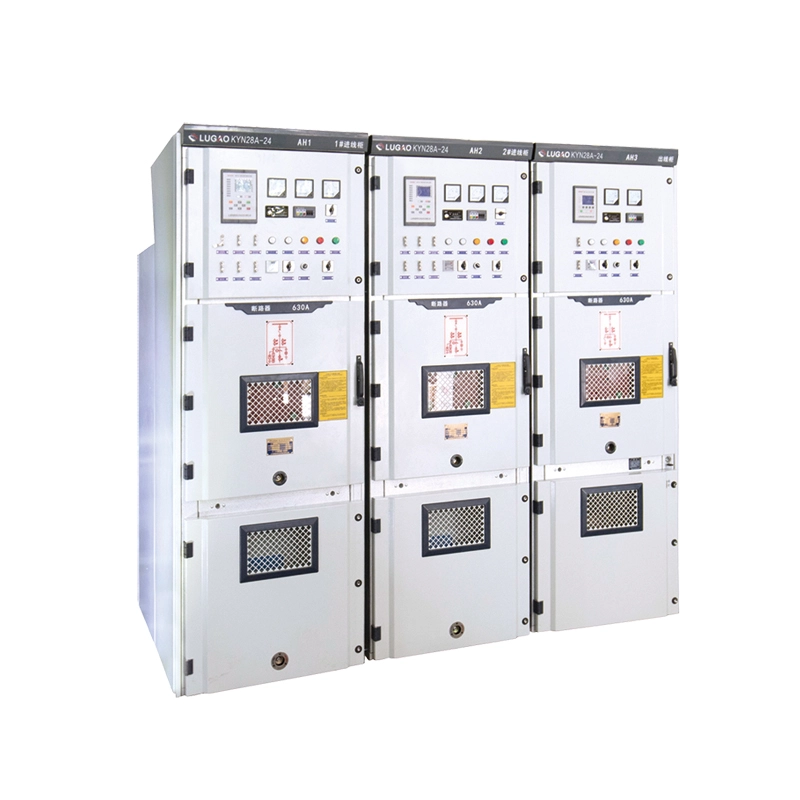

Lascthrealamh Cineál Armúrtha In-aistarraingthe Fostáisiúin 35kV KYN

Cad É an Trealamh Seo?

Is lascthrealamh in-aistarraingthe armúrtha 35kV KYN fostáisiún ná monarcha-chéile, miotail-iamh,lascthrealamh ardvoltais laistighdeartha le haghaidh córais chumhachta AC trí phas 40.5kV (35kV ainmniúil). Baineann sé leis an tsraith KYN agus úsáidtear é i bhfostáisiúin fóntais, gléasraí cumhachta tionsclaíocha, coimpléisc tráchtála móra, agus stáisiúin bailithe fuinnimh in-athnuaite.

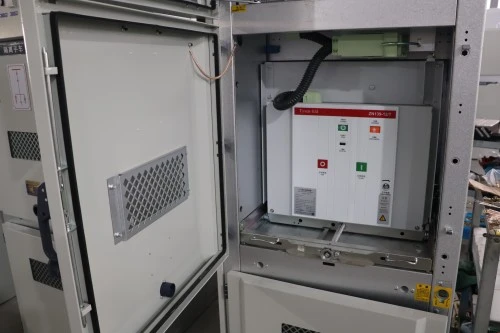

Murab ionann agus lascthrealamh seasta ina bhfuil na scoradáin boltáilte ina n-áit, tá tralaí scoradáin ag gluaiseacht ar an gcineál armúrtha in-aistarraingthe seo is féidir a rolladh i dtrí shuíomh ar leith: oibriú, tástáil/aonrú, agus aistarraingthe. Ligeann an dearadh seo go bhféadfaí scoradán lochtach a athsholáthar laistigh de nóiméid gan an busbar ar fad a dhí-fhuinneamh - buntáiste ríthábhachtach do sholáthar cumhachta leanúnach.

Cad a Dhéanann Sé?

Is é príomhfheidhm an trealaimh seo cumhacht isteach 35kV a fháil ó chlaochladán nó líne lasnairde, an líonra anuas a chosaint le scoradáin chiorcaid, agus leictreachas a dháileadh ar bheathaithe amach mar mhótair mheánvoltais, claochladáin tánaisteacha, bainc toilleora, nó ualaí tionsclaíocha móra. Soláthraíonn lascthrealamh in-aistarraingthe armúrtha fostáisiúin 35kV KYN freisin:

● Leithlisiú – Dícheangal sofheicthe le haghaidh cothabhála sábháilte

● Cosaint – Forshrutha, fabht talún, agus tuisliú gearrchiorcaid trí athsheachadáin nó IEDanna

● Méadrú – Voltas agus sruth a thomhas don fhostáisiún SCADA

● Comhghlasáil – Córas meicniúil cúig-chosc chun earráid dhaonna a dhíchur

Miondealú Cód Múnla

Gné Táirge agus Feidhm

Gné Táirge

Gné 1: Tógáil Fíor Armúrtha In-aistarraingthe

Tá urranna pláta cruach ar leith ag an Lascthrealamh Inaistarraingthe atá iata le Miotal don bhriseadh, barra bus, foirceannadh cábla agus rialú ísealvoltais. Tá gach urrann bunaithe agus scoite amach ó iomadú splanc stua.

Gné 2: Comhghlasáil Mheicniúil Cúig Chosc

Tá an córas cúig-chosc go hiomlán meicniúil, ní bhraitheann bogearraí. Coscann sé go fisiciúil:

1. An scoradán a dhúnadh agus an lasc talún dúnta

2. Oscail an clúdach tosaigh le breaker dúnta

3. An scoradán a bhogadh idir suíomhanna agus tú beo

4. Lasc talamh oibriúcháin le seoltóirí beo

5. Scoradán deiridh gan chumhacht rialaithe

Gné 3: Coimeádán Ard-Arc Locht

Rinneadh tástáil ar aicmiú stua inmheánach (IAC) go 31.5kA ar feadh 1 soicind. Flapaí stua díreach brú aníos agus amach ó oibreoirí.

Gné 4: Iontaofacht Inslithe Ardvoltais

Sáraíonn imréitigh céim go céim agus céim go talamh íosmhéideanna IEC 62271-200. Tá gach busbars inslithe le teas-laghdú nó clúdaithe le sciath frith-chróna.

Gné 5: Monatóireacht Chliste & Oibríocht Chian

IED caighdeánach (gléas leictreonach cliste) le teachtaireachtaí RS485/Modbus nó IEC 61850 GOOSE. Monatóireacht fíor-ama ar shuíomh briste, stádas muirear earraigh, SF6 (má úsáidtear é), teocht, agus urscaoileadh páirteach.

Sonraíochtaí Táirge

Cén fáth Roghnaigh Lugao Power Co., Ltd Thar Iomaitheoirí?

Cén fáth a roghnaíonn custaiméirí sinn arís agus arís eile:

Ní ghearraimid coirnéil ar imréiteach inslithe, ar ábhar busbar, ná ar stóinseacht idirghlasála. Déantar tástáil fhrithsheasmhach 95kV iomlán ar gach Lascthrealamh KYN a fhágann ár monarcha - ní tástáil “gnáthamh” voltais laghdaithe. Soláthraímid léaráidí sreangaithe painéal-shonracha freisin i CAD agus PDF, ní teimpléid chineálacha.

Pacáistiú, Seachadadh & Seirbhís Tar éis Díolacháin

Pacáistiú

Tá gach painéal lascthrealamh in-aistarraingthe armúrtha fostáisiúin 35kV KYN fillte i bpáipéar frith-meirge VCI + scannán plaisteach

1. Ansin faoi iamh i gcliathbhosca sraithadhmaid deimhnithe toitrithe le stuáil cúr ar gach coirnéal agus imeall

2. Seoltar tralaí breaker sa suíomh tarraingthe siar, faoi ghlas le lúibíní iompair

3. Déantar barraí bus a dhíchóimeáil, a fhilleadh ina n-aonar, a lipéadú de réir céime agus uimhir an phainéil

4. Plocóidí tánaisteacha, lámha racála, eochracha talmhaithe, agus fiúsanna spártha pacáilte i mbosca cúlpháirtí aimsirdhíonach taobh istigh den urrann LV

5. Málaí desiccant glóthach shilice curtha leis le haghaidh lastais taise-íogair (lasta farraige)

Loingseoireacht

1. Lastas farraige: Tá 6-8 painéal i gcoimeádán 40 troigh HC (ag brath ar thoisí)

2. Lastais talún: Trucail leabaithe le málaí aeir frith-chreathadh agus strapping

3. Incoterms: EXW (monarcha), FOB ningbo

4. Doiciméadú san áireamh leis an loingsiú

5. Líníocht socrú ginearálta (mar-tógtha)

6. Léaráid aonlíne le huimhriú painéil

7. Scéimreach sreangú (méid A3, lannaithe)

8. Bille ábhar (scoradáin, CTanna, VTanna, athsheachadáin)

9. Tuairisc tástála gnáthaimh (sínithe ag QA)

10. Lámhleabhar treoracha (Béarla nó teanga áitiúil)

11. Maitrís idirghlasála agus eochairsceideal (má úsáidtear eochair-chomhghlasáil)

Gealltanas Seirbhíse Tar éis Díolacháin

1. Tréimhse bharántais: 12 mhí ó dháta an loingsiú (sínte go 24 nó 36 mí le conradh seirbhíse íoctha)

2. Tacaíocht theicniúil: Comhairliúchán cianda saor in aisce ar feadh an tsaoil. Déanann ár n-innealtóirí athbhreithniú ar do léaráid aon-líne agus socruithe sealaíochta sula seachadadh.

3. Seirbhís allamuigh: Maoirseacht suiteála, cúnamh coimisiúnaithe, diagnóis locht. Saor in aisce le linn tréimhse bharánta (gearrtar costas taistil agus lóistín). Tar éis bharántas, a ghearrtar ar ráta laethúil + páirteanna.

4. Soláthar páirteanna spártha: Tralaithe briste, teagmhálaithe príomhúla, plocóidí tánaisteacha, láimhseálacha racála, lasca talún, rialtóirí teochta, agus comhpháirteanna comhghlasála a choinnítear i stoc. Loingsiú an chéad lá eile trí DHL/FedEx le haghaidh spártha ríthábhachtacha.

Ceisteanna Coitianta

C1: An féidir lascthrealamh in-aistarraingthe armúrtha fostáisiúin 35kV KYN a úsáid lasmuigh i bhfostáisiún dlúth?

A: Caighdeán: IP4X (taobh istigh amháin).

Rogha: Imfhálú lasmuigh IP54 le díon síondíonach & aeráil éigeantais, ina bhfuil painéil iolracha.

Gníomh: Sonraigh “amuigh faoin aer” nuair a iarrann tú luachan.

C2: Conas idirghlasáil cúig-choisc a fhíorú roimh fhuinneamh?

A: Lean an tástáil láimhe céim ar chéim (tástáil bhunúsach: 10 nóiméad).

Príomhsheiceálacha: Scoradán oscailte + talamh dúnta → ba chóir go gcuirfeadh sé bac ar an racáil isteach.

Moladh: Tástáil le linn coimisiúnaithe agus gach 6 mhí.

C3: Saolré na dteagmhálacha dínasctha príomhúla & táscaire athsholáthair?

A: Teagmhálaithe coparphlátáilte airgid: rátáilte do 5,000 oibríocht.

Táscaire caitheamh: líne dhearg le feiceáil ar mhéar teagmhála → cuir in ionad.

Fostáisiún tipiciúil (racáil uair/bliain): maireann sé 30+ bliain. Oibriú go minic (foirnéisí stua): friotaíocht teagmhála a thomhas go bliantúil.
