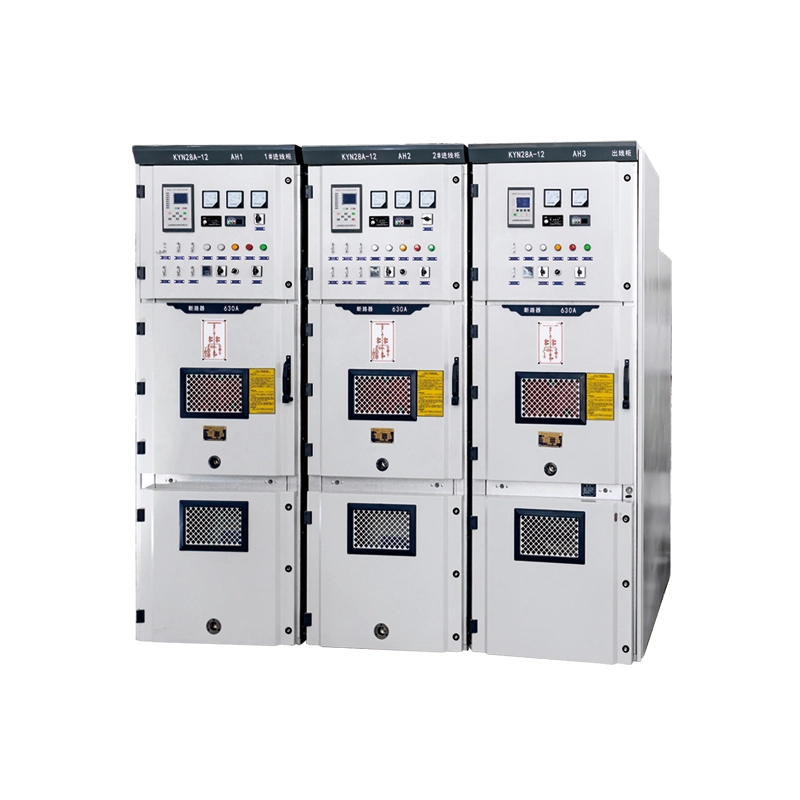

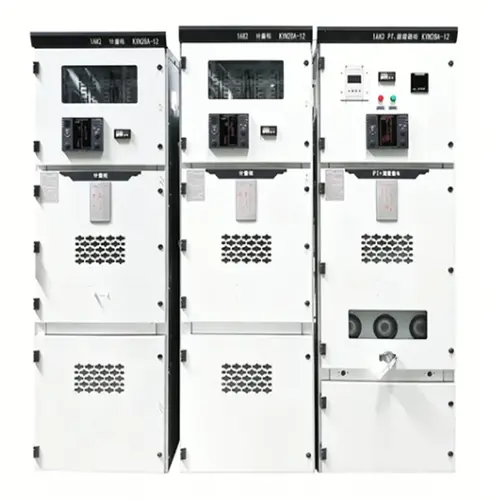

Cineál Lárionad KYN Cosc a Cúig Lascthrealamh Idirghlasála Ardvoltais

Is lascthrealamh cónasctha Ardvoltais Cúig-chosc de chineál KYN KYN lascthrealamh lán-chóimeáilte, iamh miotail, cineál tarraingthe amach a úsáidtear go príomha i gcórais chumhachta AC trí phas 3.6kV go 12kV. Tá sé deartha le haghaidh cumraíochtaí busbar aonair nó busbar dúbailte le feidhmchláir friothálacha brainse.

Cad é an trealamh seo?

Is comh-aireachta dáileacháin cumhachta ardvoltais é an trealamh seo ina bhfuil scoradáin chiorcaid, dínascairí, lasca talún, claochladáin reatha, claochladáin voltais, agus athsheachadáin cosanta. Is í an ghné shainithe atá aige ná an mheicníocht "cónasctha cúig chosc", a chuireann cosc ​​​​go fisiciúil ar:

1. Deiridh le lasc talún dúnta

2. Oscail an clúdach tosaigh leis an breaker dúnta

3. An breaker a chur isteach nó a bhaint nuair a bhíonn an lasc dúnta

4. An lasc talún a oibriú agus é beo

5. An breaker ciorcad a dhúnadh gan chumhacht rialaithe

Cad a dhéanann sé?

Faigheann sé fuinneamh leictreach go sábháilte ó chlaochladán nó ó líne isteach agus dáileann sé ar friothálacha amach mar mhótair, claochladáin, bainc toilleora, nó fostáisiúin thánaisteacha. Comhghlasáil cúig-choisc de chineál KYN Is é lascthrealamh ardvoltais cnámh droma líonraí meánvoltais tionsclaíochta agus fóntais.

Miondealú Cód Múnla:

● KYN – K: Clúdach miotail Y: Cineál tarraingthe amach N: Laistigh

● Cineál an ionaid – Cumraíocht mhodúil lárbhriste

● Cónascadh cúig-choisc -- dhíonadh earráide meicniúil agus leictreach

● Lascthrealamh ardvoltais – Ráta suas go 12kV

Paraiméadar Táirge (Sonraíocht)

Gné Táirge agus Feidhm

1. Ard-Shábháilteacht - Cúig-Chosc Comhghlasáil

Baineann lascthrealamh ardvoltais idirghlasála cúig-choisc de chineál KYN KYN le comhghlais mheicniúil éigeantach idir an scoradán, teagmhálacha aonrúcháin, lasc talún, agus painéil tosaigh. Cuireann sé seo deireadh leis an mbaol earráide oibreora – an chúis #1 le teagmhais stua-splanc.

2. Tógáil Modúlach Dlúth

Sleamhnaíonn an tralaí scoradáin tarraingthe amach go réidh ar ráillí le trí shuíomh ar leith: oibriú, tástáil/aonrú, agus tarraingthe siar. Ligeann sé seo cothabháil gan an busbar ar fad a dhí-fhuinneamh – buntáiste ríthábhachtach d’ionaid sonraí agus d’ospidéil.

3. Monatóireacht & Rialú Chliste

Soláthraíonn IEDanna cliste roghnacha (athsheachadáin):

● Monatóireacht srutha, voltais agus cumhachta i bhfíor-am

● Forshrutha, locht talún, agus cosaint treorach

● Cumarsáid RS485/Modbus nó IEC 61850

● Oscailte/dún cianda trí SCADA

● Coscann braiteoirí teochta agus taise caighdeánacha taobh istigh den urrann briste comhdhlúthú.

4. Iontaofacht Mheicniúil Ard

● Saol meicníochta briste: 30,000 oibríocht (saor ó chothabháil)

● Teagmhálacha cúnta: cóimhiotal airgid-nicil le haghaidh 10,000+ oibríocht leictreach

● Teagmhálacha dínasctha príomhúla: Copar airgead-phlátáilte le brú an earraigh

Réimsí Iarratais

Sonraí Táirgeadh

1. Déantúsaíocht Imfhálú

● 2.0mm cruach fuar-rollta (sinc-brataithe) nó 1.5mm cruach dhosmálta

● Laser-gearrtha agus CNC-bent le haghaidh cruinneas

● Fráma táthaithe le sciath púdar creimeadh-resistant (caighdeán RAL 7035)

2. Sásra Cónasctha Cúig Chosc

● Plátaí cam cruach agus slata comhghlasála (gan páirteanna plaisteacha)

● Tástáilte ar feadh 10,000 timthriall comhghlasála gan teip

● Áiríonn sé eochair-chomhghlasáil do phainéil isteach/amach agus painéil cheangail

3. Tralaí Briste

● Fonnadh tarraingthe amach le glasáil trí shuíomh

● Dínasc bunscoile féin-ailíniú

● Breiseán tánaisteach le 16-32 ciorcad rialaithe

4. Córas Busbar

● Copar E-Cu ard-seoltaí (grád ETP)

● Ailt airgeadphlátáilte le leicneáin Belleville

● Teas- Laghdaigh inslithe le haghaidh aonrú céime

5. Rannán Cábla

● Spás flaithiúil do suas le cáblaí 4×240mm² in aghaidh na céime

● Lúibín clampála cábla inbhainte

● Foráil do CT seicheamh nialasach

6. Tástáil Monarcha

● 100% tréleictreach withstand tástála

● Tástáil oibríochta meicniúla (íosmhéid 50 timthriall)

● Tomhas urscaoilte páirteach (≤5pC ag voltas rátáil 1.2 ×)

● Tomhas friotaíochta teagmhála (micrea-ohmmeter)

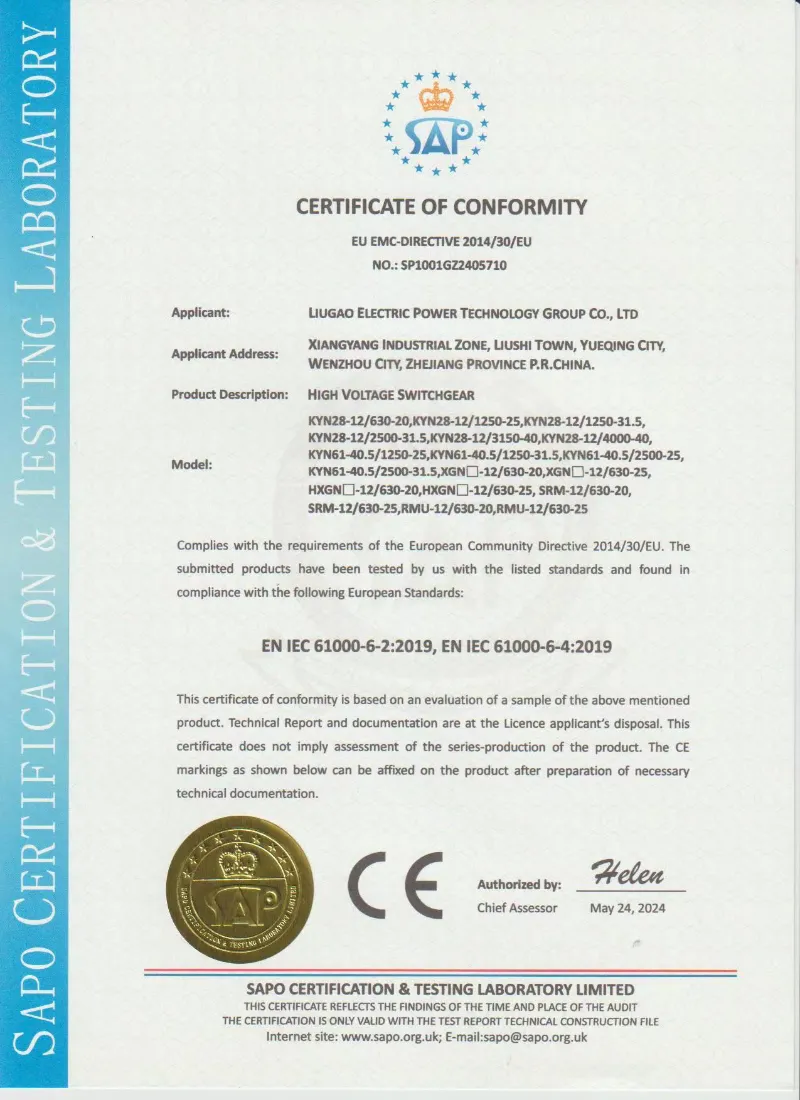

7. Deimhniú & Dearbhú Cáilíochta

● Cineál-thástáil de réir GB/T 3906, IEC 62271-200, agus DL/T 404

● Tástáil stua inmheánach (IAC AFLR 40kA/1s)

● Déantúsaíocht deimhnithe ISO 9001:2015

● Tuairisc tástála gnáthaimh san áireamh le gach painéal

Cén fáth Roghnaigh Lugao Power Co., Ltd Thar Iomaitheoirí?

Ceisteanna Coitianta do Chustaiméirí

C1: An féidir lascthrealamh ardvoltais a úsáid le haghaidh córais 24kV idirnasctha cúig-choisc den chineál seo KYN Center?

A: Níl, tá an KYN caighdeánach rátáil suas go dtí 12kV. Le haghaidh 24kV, cuirimid an leagan KYN28-24 ar fáil le imréiteach inslithe méadaithe. Sonraigh le do thoil voltas do chórais agus luachan á lorg agat.

C2: An soláthraíonn tú an scoradán ciorcad bhfolús mar chuid den Lascthrealamh KYN Metal-Clad?

A: Sea, tagann gach painéal le chéile go hiomlán le scoradán ciorcaid bhfolús arna thástáil ag monarcha (cineál VS1). Cuirimid roghanna comhoiriúnacha ar fáil freisin mar ABB VD4, Siemens 3AH, nó Schneider HVX más fearr.

C5: An féidir leat raon iomlán lascthrealamh a sholáthar lena n-áirítear painéil ag teacht isteach, méadrú, friothálacha agus toilleoirí ar fad mar Lascthrealamh Isteach Miotail KYN?

A: Go deimhin. Déanaimid línte iomlána a dhearadh agus a mhonarú le gach urrann cúnta riachtanach, naisc busbar, agus comhghlais idirphainéil. Níl le déanamh ach do léaráid aonlíne a sheoladh.

C6: Cén doiciméadú a sholáthraíonn tú?

A: I gcás gach lascthrealamh KYN, cuirimid ar fáil: líníocht socrú ginearálta, scéimre sreangaithe, bille ábhar, tuarascáil tástála, lámhleabhar treoracha, agus maitrís idirghlasála - iad seo ar fad i mBéarla (nó do theanga áitiúil).

C7: An bhfuil an réimse idirghlasála cúig-choisc inchoigeartaithe?

A: Ní hea - agus tá sé seo d'aon ghnó. Socraítear agus séalaithe sa mhonarcha an comhghlasáil chun cur isteach a chosc. Mar sin féin, soláthraímid líníochtaí meicniúla soiléire ionas go dtuigeann do fhoireann an loighic. Má theastaíonn athruithe uait, déan teagmháil lenár roinn innealtóireachta.

Cumas Déantúsaíochta

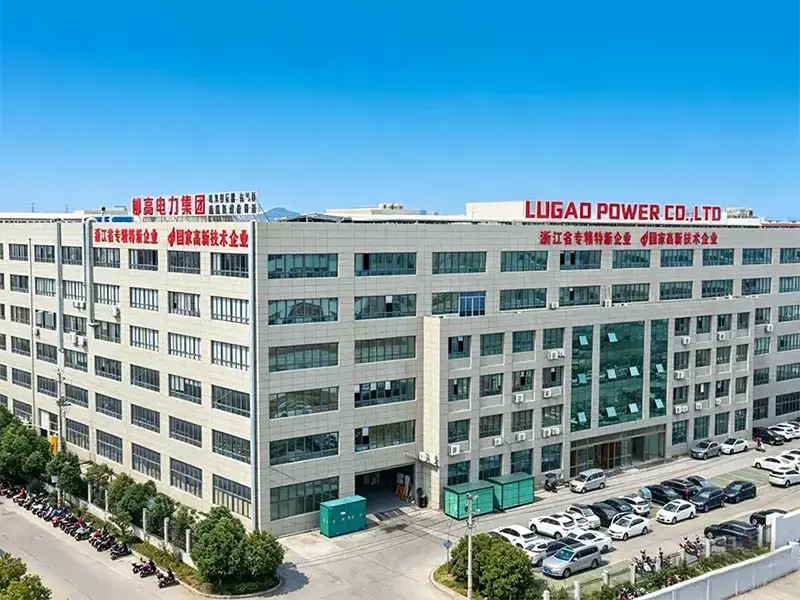

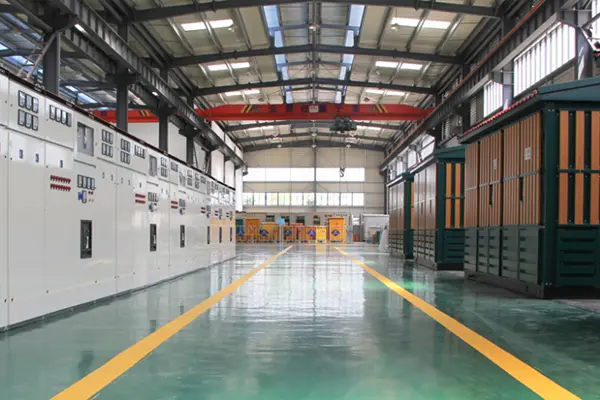

Lugao Power Co., Teo.a mhonaraíonn KYN Center Cineál Cúig-Chosc Lascthrealamh Idirghlasála Ardvoltais i saoráid táirgthe nua-aimseartha atá feistithe le ardtrealamh monaraithe, cóimeála agus tástála ardvoltais. Gachpainéal lascthrealamha tháirgtear faoi chóras bainistíochta cáilíochta ISO 9001 dian, ag cinntiú cáilíocht chomhsheasmhach, feidhmíocht iontaofa, agus comhlíonadh iomlán na gcaighdeán idirnáisiúnta.
