Cineál Handcart Lascthrealamh Painéil Boird Ardvoltais Seasta

Is éard atá i Lascthrealamh Painéil Boird Ardvoltais Seasta Cineál Handcart ná miotail-iata,lascthrealamh meánvoltais aer-inslithecóimeáil atá deartha do chórais aonbhusbharra agus busbarra dúbailte. Ach cad é go díreach an táirge seo, agus cad is féidir leis a dhéanamh do do bhonneagar leictreach?

Cad é:

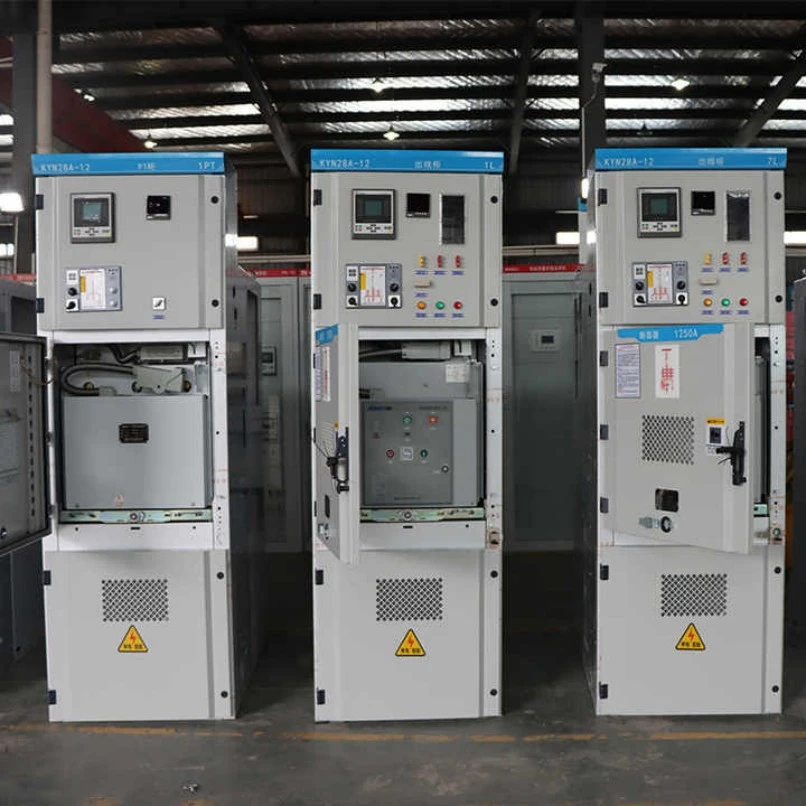

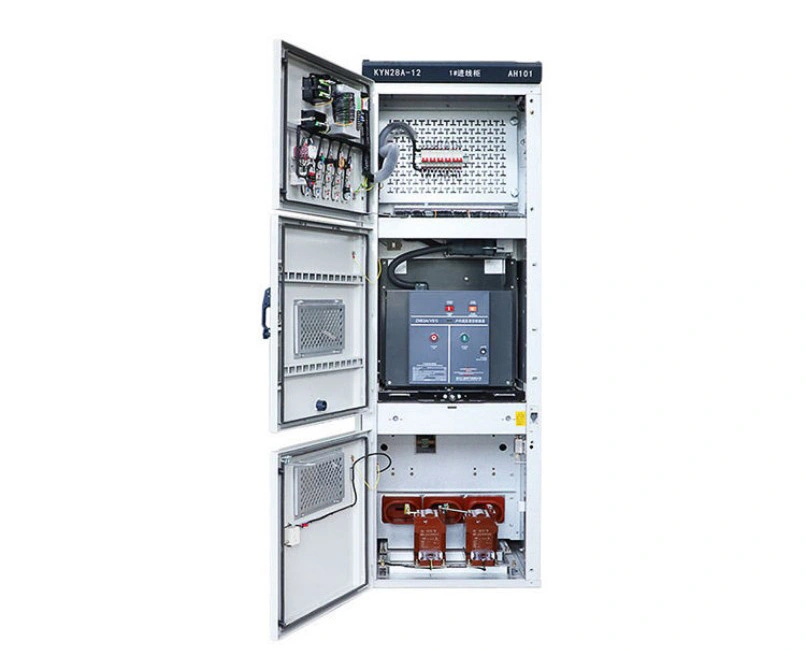

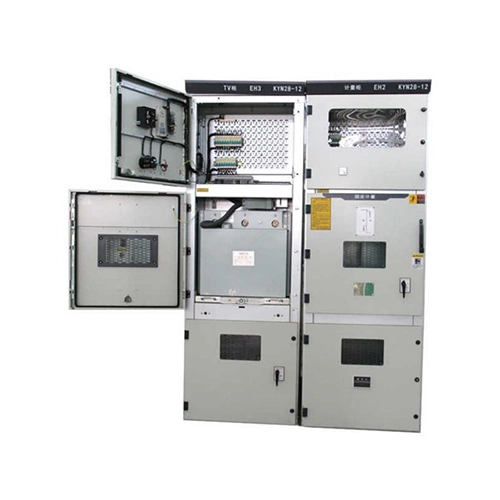

Is dearadh hibrideach é a chomhcheanglaíonn tithíocht painéil sheasta le meicníocht chairt láimhe inbhainte do na gléasanna aistrithe príomhúla (cosúil le scoradáin chiorcaid fholúsacha, teagmhálaithe, nó VSDanna). Is féidir an cairt láimhe a rolladh isteach agus amach as an bpainéal go fisiciúil, agus na barraí bus, na cáblaí agus na comhpháirteanna cúnta fós socraithe laistigh den imfhálú. Tá an dearadh seo caighdeánaithe faoi IEC 62271-200 agus GB3906 le haghaidh voltais rátáilte ó 3kV go 40.5kV.

Cad is féidir leis a dhéanamh:

● Sreabhadh cumhachta a rialú: Déanann sé ualaí ardvoltais amhail claochladáin, mótair agus bainc toilleora a nascadh nó a dhícheangal go sábháilte.

● Cosaint locht a sholáthar: Téann athsheachadáin chomhtháite cosanta agus scoradáin chiorcaid go huathoibríoch le linn ró-ualaí, gearrchiorcaid nó lochtanna talún.

● Cothabháil shábháilte a chumasú: Is féidir an cairt láimhe a tharraingt siar go dtí suíomh aonraithe, talmhaithe, rud a chruthaíonn bearna aeir infheicthe – a ligeann do theicneoirí oibriú ar an scoradán gan an busbar ar fad a dhí-fhuinneamh.

● Tomhas agus monatóireacht: Tugann claochladáin reatha, claochladáin voltais, agus méadair dhigiteacha atá suite ar an bpainéal sonraí fíor-ama ar stádas an chórais.

● Comhghlasáil go sábháilte: Coscann comhghlais mheicniúil agus leictreach earráidí daonna amhail an scoradán a dhúnadh agus an cairt láimhe leath bealaigh nó rochtain a fháil ar urranna beo.

Go hachomair, feidhmíonn an Lascthrealamh Painéil Boird Ardvoltais Seasta Cineál Handcart seo mar choimeádaí do do líonra ardvoltais - sábháilte, solúbtha agus buan ar feadh 20+ bliain seirbhíse.

Paraiméadair Táirge (Sonraíocht)

Anseo thíos tá an tábla sonraíochta mionsonraithe le haghaidh ár Lascthrealamh Painéil Boird Ardvoltais Seasta Cineál Handcart. Tagraíonn na luachanna go léir do mhúnlaí tipiciúla 12kV; voltais eile ar fáil arna iarraidh sin.

Gné Táirge agus Feidhm (Formáid Ceisteanna agus Freagraí)

C1: Cad a dhéanann dearadh an chairt láimhe níos fearr ná lascthrealamh atá socraithe go hiomlán?

A: Ligeann dearadh an chairt láimhe an gléas lasctha príomhúil (scorthóir ciorcaid folúis) a bhaint go fisiciúil ón bpainéal le haghaidh cothabhála nó athsholáthair agus barraí bus an phainéil fós faoi fhuinneamh. Laghdaíonn sé seo downtime ó uaireanta go nóiméid. I gcodarsnacht leis sin, is minic go n-éilíonn lascthrealamh seasta cuid iomlán a dhí-fhuinneamh chun rochtain a fháil ar an scoradán. Tugann ár Lascthrealamh Painéil Boird Ardvoltais Seasta de Chineál Handcart an chuid is fearr den dá shaol duit: barraí bus seasta le haghaidh garbh, chomh maith le scoradáin chairt láimhe le haghaidh inseirbhíse.

C2: Conas a chinntíonn sé sábháilteacht oibreora le linn racála?

A: Cuimsíonn ár lascthrealamh cúig idirghlas éigeantach:

1. Ní féidir an breaker a dhúnadh mura bhfuil an cairt láimhe sa suíomh “oibríochta” (ceangailte).

2. Ní féidir cairt láimhe a bhogadh ó “dínasctha” go “ceangailte” mura bhfuil an scoradán oscailte.

3. Ní féidir lasc talmhaithe a dhúnadh ach amháin nuair atá an cairt láimhe sa suíomh “tástála/dícheangailte”.

4. Ní féidir doras urrann cábla a oscailt ach amháin nuair a bhíonn lasc talmhaithe dúnta.

5. Ní féidir cairt láimhe a chur isteach ná a tharraingt siar fad a bhíonn an briseadh dúnta. Tá na comhghlasa seo idir meicniúil agus leictreach – sábháilte ó thaobh teipe de.

C3: An féidir Lascthrealamh Painéil Boird Ardvoltais Seasta Cineál Handcart a úsáid lasmuigh?

A: Is é an t-imfhálú caighdeánach IP4X, atá oiriúnach d'fhostáisiúin faoi dhíon. Le haghaidh feidhmchlár lasmuigh, soláthraímid tithe breise síondíonach nó bothanna rátáil IP54. Déanann go leor custaiméirí ár lascthrealamh a shuiteáil taobh istigh d'fhostáisiúin coimeádaithe nó d'fhoirgnimh bheaga réamhdhéanta in aice le feirmeacha gaoithe nó gléasraí gréine.

C4: Cad iad na hiarratais is coitianta ar an lascthrealamh seo?

A: Úsáidtear an Lascthrealamh Painéil Boird Ardvoltais Seasta Cineál Handcart seo go forleathan i:

● Fostáisiúin áirgiúlachta cumhachta (dáileadh bunscoile agus tánaisteach).

● Gléasraí tionsclaíochta (muilte cruach, monarchana stroighne, peitriceimiceach) – le haghaidh rialú mótair agus cosaint claochladáin.

● Foirgnimh tráchtála (ospidéil, ionaid sonraí, aerfoirt) – áit a bhfuil ard-iontaofacht ag teastáil.

● Fuinneamh in-athnuaite (feirmeacha gréine, feirmeacha gaoithe) – mar phainéil nasctha eangaí.

● Oibríochtaí mianadóireachta – láidir go leor do thimpeallachtaí deannaigh, tais.

● Soláthar cumhachta tarraingthe iarnróid – ag córais 27.5kV nó 2×25kV.

Sonraí Táirgeadh

1. Ábhar Imfhálú & Cumhdach

● Ábhar: bileog cruach ghalbhánuithe ard-ghrád 2mm tiubh (allmhairithe ó Baosteel), fillte ag meaisíní lúbthachta CNC. Méadaíonn imill dhúbailte rigidity.

● Cumhdach: Sciath púdar eapocsa-poileistear (íosmhéid tiús 80μm) tar éis greanroiseadh go caighdeán SA 2.5. Dath RAL 7035 (liath éadrom). Tástáil spraeála salainn >500 uair - gan aon chreimeadh.

2. Meicníocht cairt láimhe

● Ábhar: Rollóirí níolón ard-neart + ráillí cruach dhosmálta.

● Oibríocht: Meicníocht scriú-isteach/scriú-amach scriú-scriú le dearadh frith-aislais. Déantar tástáil ar gach cairt láimhe le haghaidh 2000 timthriall iomlán racála.

● Táscairí suímh: Dearg (ceangailte), glas (tástáil), buí (dícheangailte), le feiceáil ó 5 méadar ar shiúl.

3. Comhlaí (Bacainní Sábháilteachta Uathoibríoch)

● Nuair a tharraingítear siar an cairt láimhe, clúdaíonn comhlaí miotail earrach-luchtaithe na príomhtheagmhálacha seasta go huathoibríoch. Coscann sé seo teagmháil mhéar thaisme le páirteanna beo. Tá ár comhlaí déanta as cóimhiotal alúmanaim 3mm le cóireáil frith-chreimeadh.

4. Córas Busbar

● Ábhar: Copar E-Cu ard-seoltachta (íonacht 99.9%). Silver-plated ag gach joints.

● Trasghearradh: Ríomhtar an t-ardú teochta a choinneáil faoi bhun 65K ag an sruth rátáilte. Le haghaidh 3150A, úsáidimid barraí bus dúbailte in aghaidh na céime.

● Insliú: sleeves inslithe teas-shrinkable (dath oráiste) le haghaidh aitheantais chéim agus rialú urscaoilte páirteach.

5. Lasc Taisce

● Cineál: Déan mear, ualach-bhriseadh, le lanna talmhaithe sofheicthe.

● Oibríocht: Meicníocht earrach-chúnta láimhe. Is féidir é a dhúnadh ar shruth gearrchiorcaid iomlán (50kA uair amháin).

● Idirghlasáil: Idirghlas meicniúil eisiach le suíomh na cairte láimhe – ní féidir lasc talmhaithe a dhúnadh mura bhfuil an cairt láimhe i suíomh tástála/dícheangailte.

6. Roinn Íseal-Volta

● Lonnaithe ag an mbarr tosaigh (airde 300mm), go hiomlán deighilte ó chodanna ardvoltais. Athsheachadáin chosanta tithe (bunaithe ar mhicreaphróiseálaithe), lasca rialaithe, lampaí tásc, agus fiúsanna cúnta.

● Sreangú: Tá gach cábla tánaisteach uimhrithe, cuachta i nduchtanna PVC lasair-retardant, agus foirceannadh ar bloic teirminéil le teagmhálacha spártha (20% spártha in áirithe).

7. Rialú Páirteach Urscaoilte

● Déantar gach seoltóir ardvoltais a shlánú chun imill ghéar a dhíchur.

● Déantar tástáil pháirtscaoilte ar gach painéal (≤10pC ag 1.1×Ur/√3).

8. Cruinneas Tionóil Monarcha

● Tá gach Lascthrealamh Painéil Boird Ardvoltais Seasta de Chineál Handcart le chéile ar phort léasair-ailínithe. Tá mí-ailíniú teagmhála cart láimhe go seasta <0.5mm.

● Toradh: Racáil réidh gan mheilt ná fórsa – gan cairteacha láimhe greamaithe fiú tar éis blianta úsáide.

Cén Fáth a Roghnaigh Lugao le haghaidh Lascthrealamh Meánvoltais Cineál Handcart?

· Innealtóireacht tionscadal-bhunaithe: Is féidir leagan amach na comh-aireachta, rátáil busbar, scéim sealaíochta cosanta, cumraíocht CT/VT agus iontráil cábla a dhearadh de réir na léaráide aonlíne.

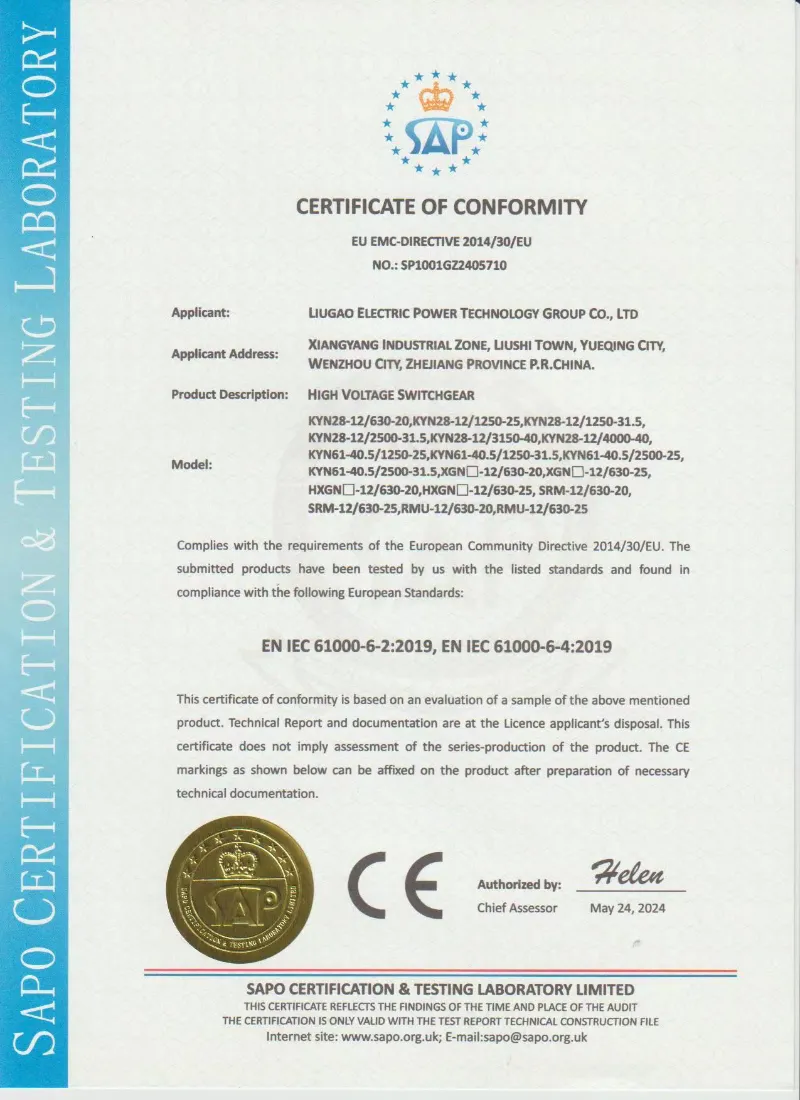

· Déantúsaíocht bunaithe ar chaighdeáin: Is féidir lascthrealamh a mhonarú de réir IEC 62271-200, GB/T 3906, DL/T 404 agus sonraíochtaí teicniúla tionscadail.

· Roghnú comhpháirte solúbtha: Is féidir Lugao VCB, ABB, Siemens, Schneider nó brandaí comhpháirteanna sonraithe eile a chumrú de réir riachtanais an tionscadail.

· Cigireacht rialta roimh loingsiú: Is féidir oibríocht mheicniúil, feidhm idirghlasála, sreangú, insliú agus tástálacha seasaimh minicíochta cumhachta a dhéanamh sula seachadadh de réir an chomhaontaithe theicniúil.

· Tacaíocht doiciméad teicniúil: Is féidir líníochtaí socrú ginearálta, léaráidí aonlíne, léaráidí sreangú tánaisteacha, treoracha oibríochta agus tuarascálacha tástála gnáthaimh a sholáthar le haghaidh tagartha tionscadail.
