Painéal Lascthrealamh Inslithe RMU MV HV le VCB

Cad É?

Is feiste dáileacháin leictreach atá iamh le miotail é an Painéal Lascthrealamh Inslithe RMU MV HV le VCB a chomhcheanglaíonnPríomhaonad Fáinne (RMU)feidhmiúlacht le teicneolaíocht Vacuum Circuit Breaker (VCB). Cumasaíonn an RMU cumraíocht líonra fáinne - is féidir le cumhacht sileadh ó cheachtar treo, ag cinntiú leanúnachas soláthair. Múchann an VCB, atá lonnaithe i bhfolús-idirbhriste séalaithe, stuanna laistigh de na milleasoicindí nuair a tharlaíonn lochtanna.

Tagraíonn RMU (Príomhaonad Fáinne) do thionól lascthrealamh dlúth atá deartha le haghaidh líonraí leictreacha lúbtha. Murab ionann agus córais dáileacháin gathacha inar féidir le locht amháin cumhacht a ghearradh ar ualaí iomlána anuas, cuireann RMU ar do chumas cumraíocht fáinne a chruthú: is féidir le cumhacht sileadh ó cheachtar treo. Nuair a tharlaíonn locht ar chuid amháin, ní dhéanann tú ach an chuid sin a leithlisiú agus an chuid eile den líonra ag fáil cumhachta ón bhfotha eile.

Is é VCB (Vacuum Circuit Breaker) croí chóras cosanta an phainéil seo. Laistigh d'idirbhriste bhfolús séalaithe, is féidir leis an scoradán ciorcad stua leictreach a mhúchadh laistigh de na milleasoicindí nuair a tharlaíonn locht. Toisc nach bhfuil aon aer nó ola taobh istigh den idirbhriste, múchtar an stua beagnach láithreach, ag íoslaghdú an damáiste do threalamh anuas agus ag leathnú an saol teagmhála.

Léiríonn Lascthrealamh Inslithe MV HV go n-oibríonn an táirge seo sa raon Meánvoltais go hArdvoltais (12kV go 40.5kV go hiondúil) agus go n-úsáideann sé ardteicneolaíocht inslithe - gás SF6 nó tréleictreach soladach - chun páirteanna beo a leithlisiú ón gcomhshaol.

Cad is Féidir É a Dhéanamh?

1. Rialú Dáilte Cumhachta - Cuir ciorcaid ar siúl/as de láimh nó trí SCADA

2. Cosaint Locht – Cuir isteach ar shruthanna gearrchiorcaid suas go 31.5kA

3. Leithlisiú Líonra – Cáblaí amach a mheilt go sábháilte le haghaidh cothabhála

Cuireann an painéal seo ar chumas fóntais, gléasraí tionsclaíocha, agus foirgnimh thráchtála aga neamhfhónaimh gar-náid a bhaint amach agus sábháilteacht iomlán pearsanra a chothabháil. Tógtar gach Painéal Lascthrealamh Inslithe RMU MV HV le VCB chun feidhmiú sna timpeallachtaí is géire.

Paraiméadar Táirge (Sonraíocht)

Gné Táirge agus Feidhm

Príomhghnéithe

Cosaint VCB Comhtháite --- Murab ionann agus RMUanna caighdeánacha le fiúsanna, soláthraíonn ár bPainéal Lascthrealamh Inslithe RMU MV HV le VCB briseadh locht lánrátaithe. Ní theastaíonn aon chothabháil ar an bhfolús-idirbhriste thar a shaolré.

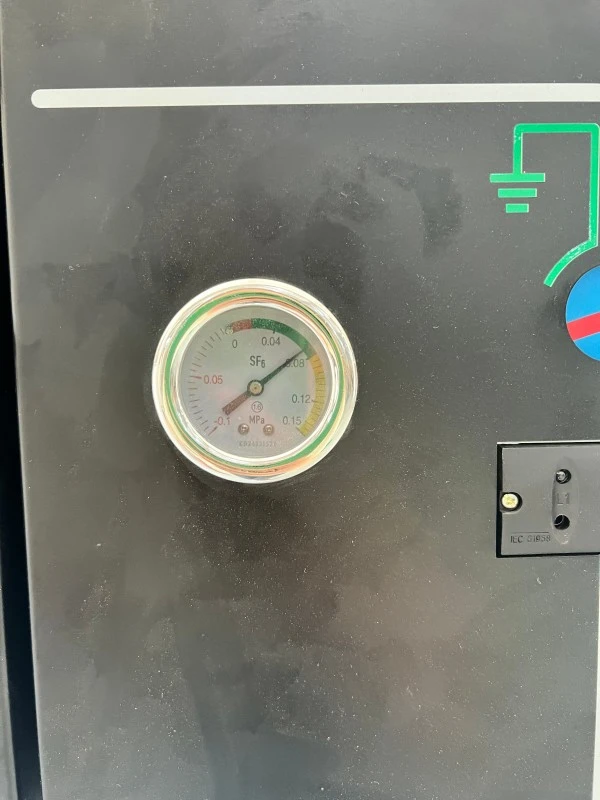

Umar Inslithe SF6 Séalaithe --- Tá na codanna beo go léir lonnaithe in umar cruach dhosmálta 3mm le sceitheadh ​​bliantúil <0.1%. Gan aon ghlanadh, gan aon tástáil inslithe, gan nochtadh do cheo deannaigh nó salainn.

Tairiscintí Lasc-Dínascaire Trí Phoist suíomhanna Ceangailte, Dícheangailte, agus Thalamh le comhghlasáil mheicniúil chun seichimh míchearta a chosc.

Seasamh Stua Inmheánach --- Tástáilte ag 20kA/1s le faoiseamh brú a dhírigh gáis te ón oibreoir.

Lorg Dlúth --- Áitíonn sé 30-50% níos lú spáis urláir ná lascthrealamh aer-inslithe, atá oiriúnach d'fhostáisiúin spás-srianta.

Cianfhaireachán --- Teagmhálacha cúnta caighdeánacha chomh maith le cumarsáid roghnach Modbus nó IEC 61850.

Feidhmchláir

● Dáileadh cumhachta uirbeach (fostáisiúin íoslach, coimpléisc tráchtála)

● Feirmeacha gaoithe agus gréine (sheasann creathadh, foircneacha teochta)

● Gléasraí tionsclaíocha (cruach, stroighin, peitriceimiceach)

● Ionaid sonraí (Riachtanais Aga fónaimh Shraith III/IV)

● Fostáisiúin tarraingt iarnróid (córais 25kV)

● Oibríochtaí mianadóireachta (timpeallacht deannaigh, tais)

Gné Q&A

C: Cén difríocht atá idir an VCB agus lasc sos ualaigh?

A: Ní chuireann lasc sos ualaigh isteach ach ar ghnáthsruthanna ualaigh. Déanann an VCB sa Phainéal Lascthrealamh Inslithe RMU MV HV seo le VCB cur isteach ar shruthanna locht suas go 31.5kA i milleasoicindí, ag baint úsáide as idirbhriste bhfolús gan aon mheán ianaithe.

Sonraí Táirgeadh

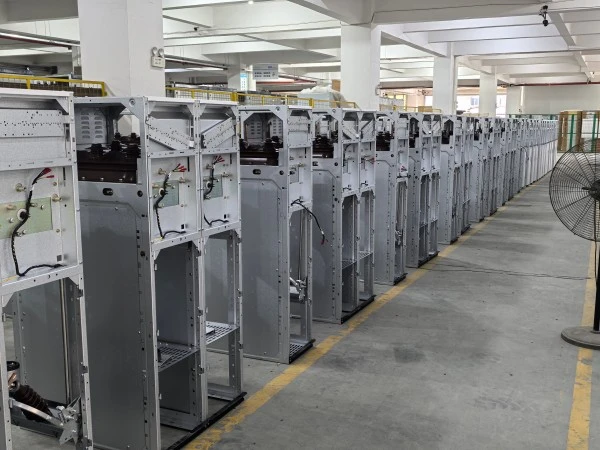

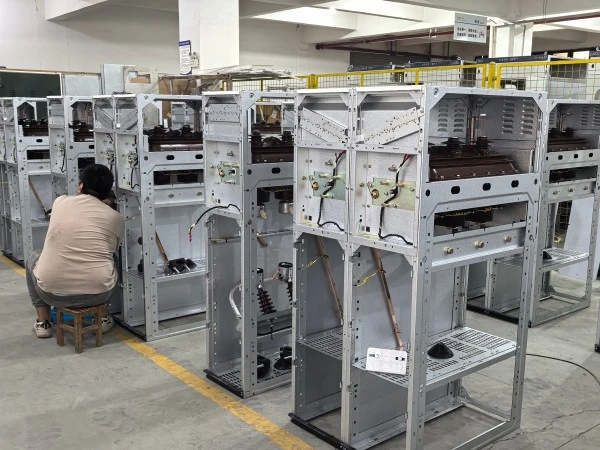

Próiseas Déantúsaíochta

● Déantúsaíocht umar --- Cruach dhosmálta 316L gearrtha le léasair, táthaithe ag robot, iniúchadh X-gha, tástáil brú ag 0.4MPa ar feadh 24 uair an chloig.

● Tionól Idirbhriste Fholúis --- Déantar tástáil ardvoltais 70kV AC agus tomhas friotaíochta teagmhála ar gach trasnaitheoir.

● Próiseáil SF6 --- Aslonnú umar go <10Pa, ansin líonadh le gás SF6 (>99.97% íonachta, drúchtphointe <-50°C). Seiceálann sniffer hailigine gach rónta.

● Tástáil --- Seasmhacht mheicniúil (1,000 timthriall), tréleictreach (70kV/1min), cuid díluchtaithe (<5pC), agus tástálacha stua inmheánach (20kA/1s).

Dearbhú Cáilíochta & Deimhnithe

Cén fáth Roghnaigh Cumhacht Lugao?

RMU le VCB vs RMU le Fuse

Go ginearálta, moltar VCB RMUanna do chórais dáileacháin cumhachta meánmhéide agus mór-acmhainne a dteastaíonn oibríochtaí aistrithe go minic, ardchosaint agus faireachán cianda uathu. Is réiteach cost-éifeachtach iad Fuse RMUanna le haghaidh cosaint claochladáin agus líonraí dáileacháin níos lú a bhfuil ualaí réasúnta cobhsaí acu.

Pacáistiú, Loingseoireacht & Tar éis Díolacháin

Pacáistiú

1. Timfhilleadh istigh scannán VCI + stuáil cúr + cliathbhosca sraithadhmaid 9mm

2. Laghdaigh brú SF6 go 0.05MPa le haghaidh iompair

Tar éis Díolachán & Barántas

1. Tréimhse Bharántas: 12 mhí ó choimisiúnú nó 18 mí ón loingsiú, cibé acu is túisce.

2. Clúdach: Lochtanna ábhair/ceardaíochta, athlíonadh SF6 le haghaidh sceitheanna >0.5%/bliain, caillteanas folús VCB.

3. Eisiaimh: Suiteáil mhícheart, force majeure, modhnú neamhúdaraithe, earraí inchaite.

Seirbhísí:

1. Fabhtcheartú cianda saor in aisce (freagra 24 uair an chloig)

2. Seoltar páirteanna breise laistigh de 48 uair an chloig (stórais réigiúnacha)

3. Barántas leathnaithe ar fáil (2, 3, nó 5 bliana)

Ceisteanna Coitianta

C1: An féidir leat tuarascálacha tástála cineál agus saill a sholáthar?

A: Tá. Tuarascálacha tástála den chineál IEC ar fáil. Tá fáilte roimh Thástáil Glactha Monarcha ag ár monarcha Zhejiang. Cigireacht tríú páirtí (SGS, BV) ar fáil ar chostas an chustaiméara.

C2: Conas a dhéileáiltear le héilimh bharántas go hidirnáisiúnta?

A: Cuir grianghraif/físeáin ar ríomhphost chuiglugaoteam@lugaoelectric.com. Diagnóis cianda laistigh de 24 uair an chloig. I gcás lochtanna atá clúdaithe ag an árachas, seolfaimid páirteanna athsholáthair saor in aisce.

C3: Cad é saol seirbhíse ionchais an Phainéil Lascthrealamh Inslithe RMU MV HV seo le VCB?

A: Umar SF6 agus barraí bus: 30 bliain. Idirbhriseadh VCB: 10,000 oibríocht nó 30 bliain. Athchóiriú meicníochta: 15-20 bliain. Saol seirbhíse iomlán: 25-30 bliain le cothabháil chuí.

C4: Cad iad na téarmaí íocaíochta a nglacann tú leis?

A: Custaiméirí céaduaire: 30% roimh ré T/T, 70% roimh loingsiú. Custaiméirí bunaithe: 20% T/T + 80% in aghaidh chóip B/L. Glactar le L/C ag an radharc.

C5: An féidir Painéal Lascthrealamh Inslithe RMU MV HV le VCB a úsáid ag airde ard?

A: Dearadh caighdeánach ≤2000m. Leagan ard-airde (méadú creepage, brú SF6 níos airde) ar fáil ar feadh suas le 3500m. Innealtóireacht saincheaptha le haghaidh > 3500m.
