HXGN Príomh-Aonad Fáinne Séalaithe Aer-inslithe

"H" - imfhálú de chineál bosca,

"X" - líonra fáinne,

"G" - aer-inslithe,

"N" - taobh istigh

HXGN Fáinne Séalaithe Aer-inslithe Príomh-Aonad Lascthrealamh miotail-iata atá deartha do phríomhchórais fáinne 6kV–24kV agus do chórais dáileacháin gathacha. Murab ionann agusSF6-inslitheRMUanna, úsáideann an t-aonad seo aer mar phríomh-mheán tréleictreach, agus tá gach cuid beo faoi iamh i gcomh-aireachta miotail séalaithe, atá cosanta le deannach.

Cad a dhéanann sé?

1. Nascann agus leithlisítear lúba cumhachta i ndáileadh tánaisteach

2. Cosnaíonn sé trasfhoirmeoirí dáileacháin trí lasca sos ualaigh agus comhcheangail fiús

3. Soláthraíonn bearnaí leithlis infheicthe le haghaidh cothabhála sábháilte

4. Feidhmíonn sé mar mhalairt eacnamaíoch ar lascthrealamh gás-inslithe

Úsáidtear Príomhaonad Fáinne Séalaithe Aer-inslithe HXGN go forleathan in iarratais áitSF6 gáissrianta, i gcás ina bhfuil gá le dínascadh infheicthe go minic, nó i gcás ina bhfuil srianta buiséid i bhfabhar teicneolaíocht shimplí chruthaithe gan cur isteach ar an tsábháilteacht.

Cur síos ar an Táirge

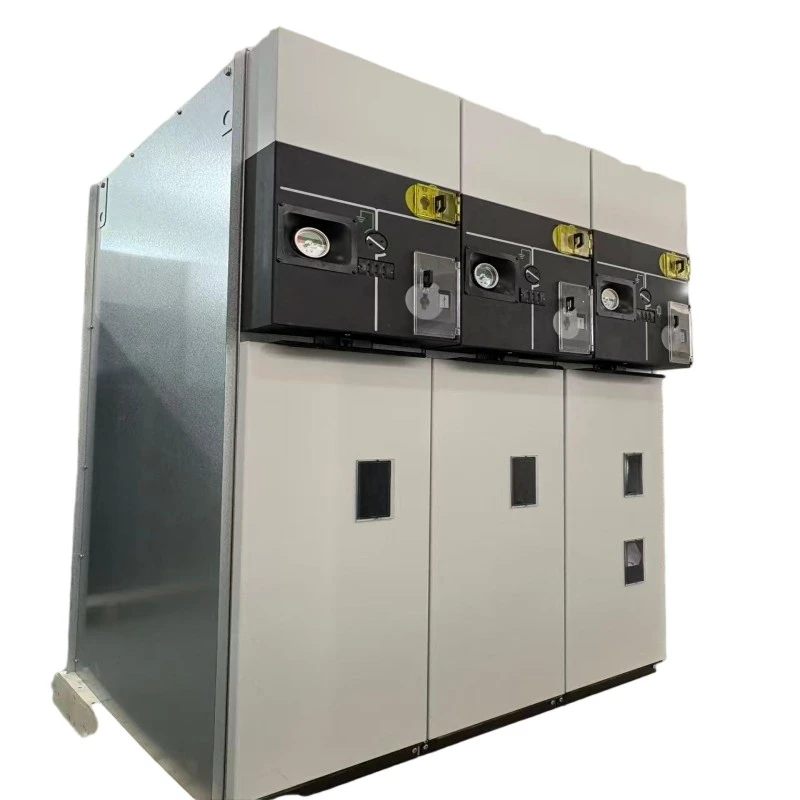

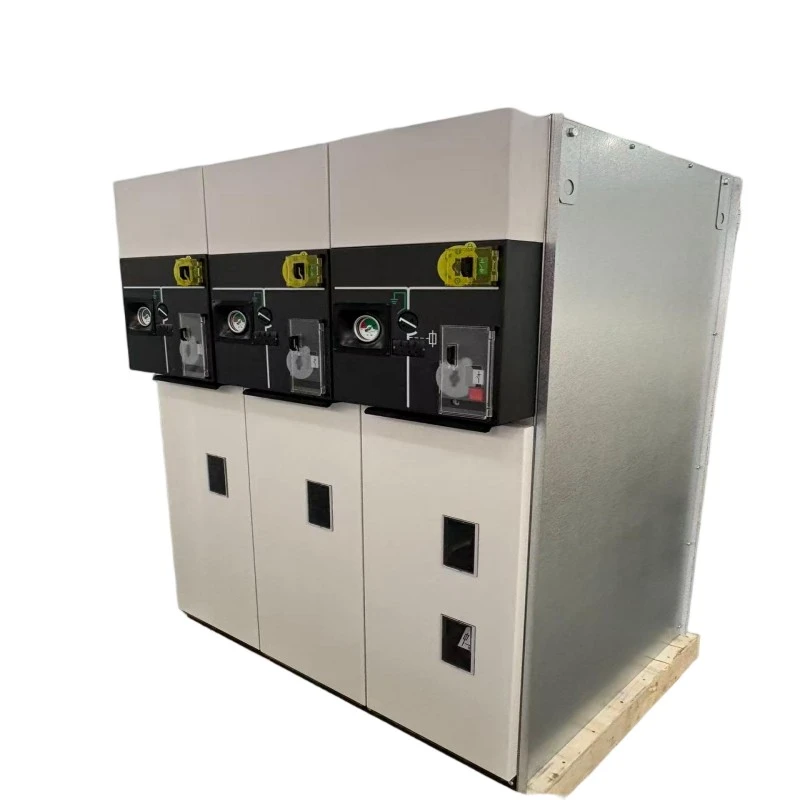

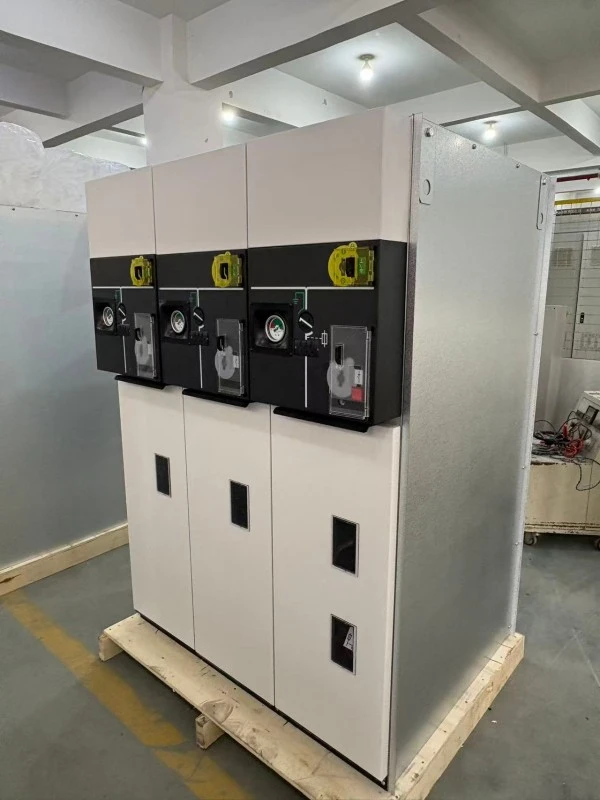

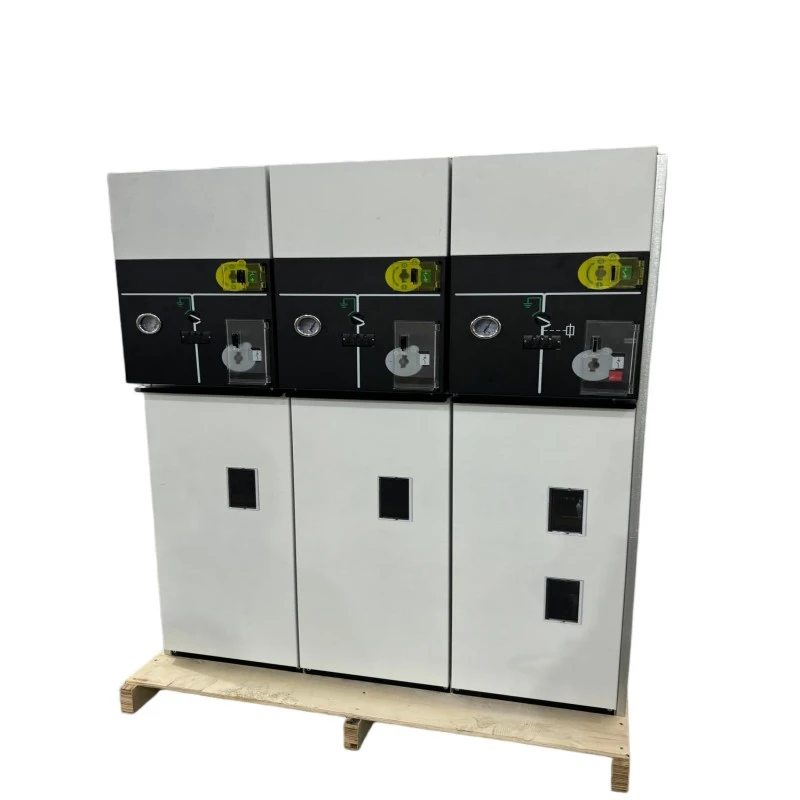

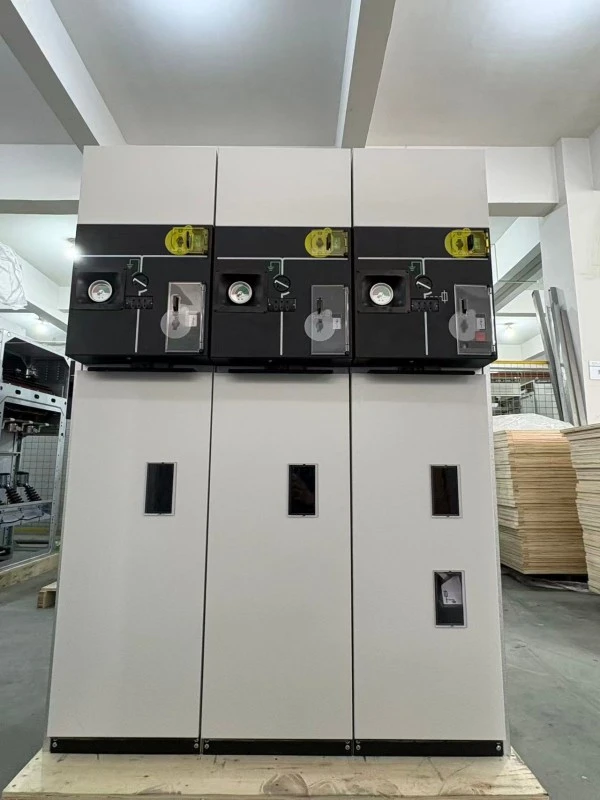

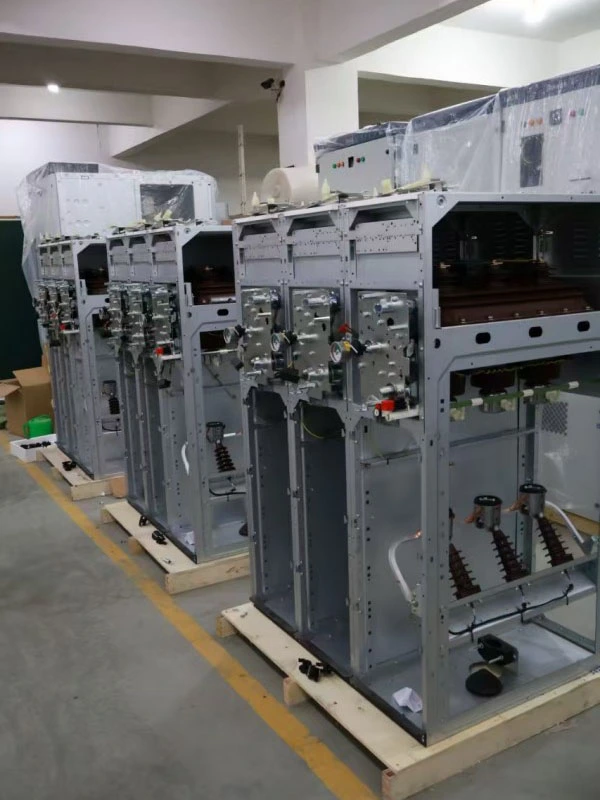

Is é ár bPríomhaonad Fáinne Séalaithe Aer-inslithe HXGN príomhaonad fáinne aer-inslithe den chéad ghlúin eile atá deartha le haghaidh suiteáil laistigh i bhfostáisiúin, gléasraí tionsclaíocha, foirgnimh thráchtála agus líonraí dáileacháin cumhachta tuaithe. Raonta voltais rátáilte ó 6kV go 24kV, le sruth rátáil de 630A do phríomhbhusbharraí agus 125A do chiorcaid claochladán faoi chosaint fiús.

Príomhghnéithe teicniúla:

1. Insliú aeir le spásáil chéim optamaithe agus bacainní inslithe

2. Dearadh imfhálú séalaithe (IP3X nó IP4X) a choscann deannach agus creimire

3. Lasc ualach-bhriseadh trí shuíomh (dúnta / oscailte / talmhaithe) le briseadh sofheicthe

4. Cosaint chomhtháite reatha-teorannú fiús do chlaochladáin (suas go dtí 125A)

5. Modúl scoite ciorcaid fholús roghnach le haghaidh cosaint friothálacha

6. Idirghlasanna meicniúla a choscann oibríochtaí míchearta

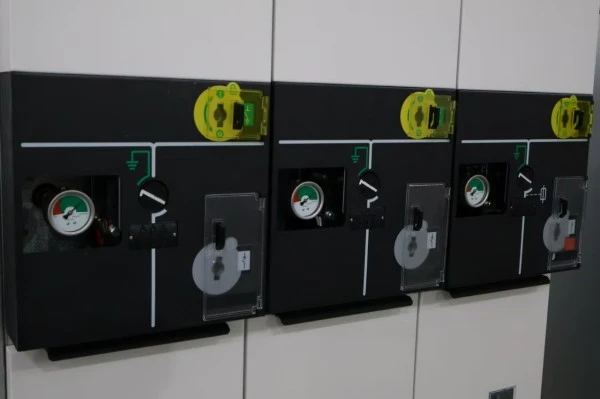

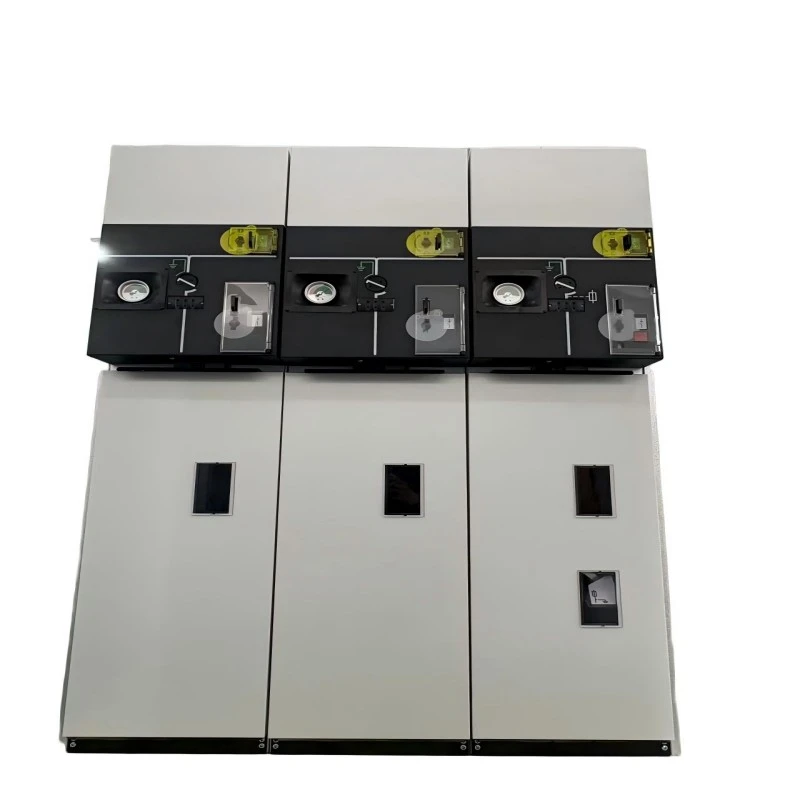

7. Bus mimic an phainéil tosaigh le léiriú soiléir ar an suíomh

Cuireann Príomhaonad Fáinne Séalaithe Aer-inslithe HXGN dearadh trédhearcach, éasca le hiniúchadh --- is féidir le hoibreoirí suíomh oscailte an lasc ualaigh a dheimhniú go amhairc, gné a bhfuil ardmheas uirthi le linn nósanna imeachta cothabhála agus frithdhúnadh/tagout. Níl aon trealamh speisialta láimhseála gáis ag teastáil le haghaidh suiteáil nó díchoimisiúnaithe.

Paraiméadar Táirge (Sonraíocht)

Gné Táirge agus Feidhm

Príomhghnéithe

● Saor ó SF6 agus neamhdhíobhálach don chomhshaol --- Ní úsáidtear ach aer mar mheán inslithe, gan aon astuithe gáis cheaptha teasa.

● Sos sofheicthe --- Soláthraíonn lasc sos ualaigh bearna aonraithe atá le feiceáil go soiléir, rud a shimplíonn nósanna imeachta sábháilteachta.

● Séalaithe i gcoinne deannaigh agus creimirí --- Buaileann imfhálú le IP3X nó IP4X, rud a choscann cúiseanna coitianta teipeanna lascthrealamh aer-inslithe.

● Lorg dlúth --- Leithead an aonaid de ghnáth 500 --- 600mm, oiriúnach d'fhostáisiúin laistigh de spás teoranta.

● Éifeachtach ó thaobh costais --- Infheistíocht tosaigh níos ísle i gcomparáid le SF6 nó RMUanna soladach-inslithe.

● Cothabháil shimplí --- Níl gá le monatóireacht nó athlíonadh brú gáis; ach iniúchadh amhairc agus glanadh teagmhála.

● Sábháilteacht idirghlasála --- Cuireann comhghlais mheicniúla cosc ​​ar an lasc cré a dhúnadh agus an lasc ualaigh dúnta.

Cásanna Iarratais

● Greillí cumhachta tuaithe agus bailte

● Áiseanna tionsclaíocha --- Monarcha, láithreáin mhianadóireachta, gléasraí stroighne (le cosaint deannaigh)

● Foirgnimh tráchtála --- Malls siopadóireachta, coimpléisc oifige, óstáin

● Fostáisiúin bheaga agus mheánacha --- nóid dáileacháin 6kV-24kV

● Fuinneamh in-athnuaite --- Hidreafhuinneamh beag, bithmhais, agus gréine dáilte (suiteáil laistigh)

● Tionscadail iarfheistithe --- Lascthrealamh aer-inslithe as dáta a athsholáthar le haonaid nua-aimseartha séalaithe

Ceist agus Freagra

C1: Conas a fheidhmíonn Príomhaonad Fáinne Séalaithe Aer-inslithe HXGN i dtimpeallachtaí deannaigh cosúil le plandaí stroighne nó silos gráin?

A: Ar fheabhas. Gnéithe Príomh-Aonad Fáinne Séalaithe Aer-inslithe HXGN imfhálú séalaithe go hiomlán rátáil IP3X mar caighdeánach (IP4X roghnach), rud a chiallaíonn nach féidir le cáithníní deannaigh níos mó ná 2.5mm nó 1mm dul isteach. Cuireann sé seo cosc ​​​​ar rianú agus gealánacha a fheictear go coitianta i lascthrealamh aer-inslithe de chineál oscailte. Molaimid an leagan IP4X do limistéir deannaigh trom, chomh maith le glanadh comh-aireachta seachtrach tréimhsiúil.

C2: An bhfuil insliú aeir iontaofa i réigiúin chósta ard-taise?

A: Sea, le dearadh cuí. Úsáideann ár bPríomhaonad Fáinne Séalaithe Aer-inslithe HXGN bacainní inslithe hidreafóbach agus fad creepage leathnaithe go 240mm (do 12kV) agus 360mm (do 24kV). Ina theannta sin, cuireann an t-imfhálú séalaithe cosc ​​​​ar aerchúrsaíocht tais, agus is féidir téitheoirí frith-chomhdhlúthúcháin roghnacha a shuiteáil san urrann cábla. D'éirigh linn na céadta aonad a imscaradh i gcúigí cósta theas le 90%+ taise bliantúil.

C3: Conas a dhéantar comparáid idir an táirge seo agus RMU inslithe SF6?

A: Tá SF6 RMU níos dlúithe agus séalaithe go hiomlán ach tá gá le láimhseáil gáis agus tá costas tosaigh níos airde acu. Tá Príomhaonad Fáinne Séalaithe Aer-inslithe HXGN níos mó ach cuireann sé:

● Praghas ceannaigh tosaigh níos ísle (Go ginearálta tairgeann infheistíocht tosaigh níos ísle ná réitigh inchomparáide SF6-inslithe, ag brath ar chumraíocht agus riachtanais an tionscadail.)

● Níl aon imní ar sceitheadh ​​gáis

● Dícheangal infheicthe le haghaidh cothabhála níos sábháilte

● Díchoimisiúnú agus diúscairt níos éasca

I gcás custaiméirí a thugann tosaíocht do chostas íseal saoil agus tionchar comhshaoil ​​gan srianta móra spáis, is rogha iontach é an HXGN.

C4: Cad iad na fiúsanna atá comhoiriúnach le do HXGN RMU?

A: Glacann ár n-urrann fiúsanna fiúsanna caighdeánacha DIN 43625 nó BS 2692 teorannaithe srutha ardvoltais. Is féidir linn fiúsanna a sholáthar atá meaitseáilte le do riachtanais um chosaint claochladán (6.3A go 125A de ghnáth). Tá oibríocht bioráin buailte fiús nasctha go meicniúil leis an lasc trí shuíomh le haghaidh cosaint aon phas locht.

Sonraí Táirgeadh

Imfhálú agus Séalaithe

Gnéithe Príomhaonad Fáinne Séalaithe Aer-inslithe HXGN tá imfhálú cruach fuar-rollta 2.0mm tiubh nó imfhálú cruach dhosmálta roghnach, críochnaithe le sciath púdar leictreastatach (íosmhéid tiús 80μm, RAL 7035 liath éadrom). Gabhann an sciath tástáil spraeála salainn 500 uair an chloig. Baintear an saothraítear rónta amach trí gaiscéid cúr polúireatán ar gach doras agus painéal, ag cinntiú cosaint IP3X. Séalaítear urranna cábla ar leithligh ón bpríomh-urrann lasc chun iomadú stua a chosc.

Dearadh Lasc Luchtaigh-Briseadh

Is cineál lann rothlach é an lasc ualach-bhriseadh trí shuíomh le teagmhálacha airgidphlátáilte féin-ghlanadh. Úsáideann an seomra múchta stua prionsabal maighnéadach séidte in éineacht le sleamhnáin stua inslithe, rud a ligeann do bhriseadh suas le sruth ualach 630A agus sruthanna luchtaithe cábla a dhéanamh / a bhriseadh (suas go dtí 10A). Tá dhá shuíomh sosanna infheicthe ag an lasc (oscailte agus talmhaithe) agus suíomh dúnta amháin — iad uile léirithe go soiléir ar an bpainéal aithrise tosaigh.

Aonad Fuse-Teaglaim

Le haghaidh cosaint claochladáin, comhtháthaíonn ár bPríomhaonad Fáinne Séalaithe Aer-inslithe HXGN urrann fiús le meicníocht turais a oibrítear le buailteoir. Nuair a fheidhmíonn fiús aonchéime, cuireann an buailteoir an lasc ualach-bhriseadh isteach go meicniúil chun na trí chéim a oscailt, rud a choscann oibriú aon phas. Tá an urrann fiús comhghlasáilte leis an lasc talmhaithe — ní féidir an urrann a oscailt ach amháin nuair a bhíonn an lasc ualaigh oscailte agus an lasc cré dúnta.

Córas Inslithe

Tá gach barra bus agus naisc inslithe le feadánra teas-laghdaithe (cineál feabhsaithe creeppage) nó sciath púdar eapocsa. Déantar bacainní céime de DMC (cumaisc mhúnlú taos) nó SMC (comhdhúil múnlaithe bileog) le friotaíocht stua rátáil Aicme 1 de réir IEC 60243. Is é an t-íosmhéid imréiteach aeir:

● 12kV: 125mm idir na céimeanna, 100mm go dtí an talamh

● 24kV: 220mm idir na céimeanna, 180mm go dtí an talamh

Dearbhú Cáilíochta agus Tástála

Déantar gnáththástálacha ar gach Príomhaonad Fáinne Séalaithe Aer-inslithe HXGN sula seachadadh:

● Tomhas friotaíochta príomhchiorcad (micrea-ohmmeter)

● Seasann minicíocht chumhachta le voltas (42kV/1min le haghaidh 12kV, 65kV/1min le haghaidh 24kV)

● Seasann voltas spreagtha tástála

● Tástáil oibríochta meicniúla (200 timthriall do gach lasc)

● Tástáil inslithe ciorcad cúnta (2kV/1min)

● Fíorú cosanta imfhálaithe (tástáil taiscéalaithe IP3X nó IP4X)

● Tomhas urscaoilte páirteach (<20pC ag voltas rátáil 1.5 ×)

Gealltanas Seirbhíse Tar éis Díolacháin

Tréimhse bharántais: 12 mhí ó dháta an loingsiú (sínte go 24 nó 36 mí le conradh seirbhíse íoctha)

Tacaíocht theicniúil: Comhairliúchán teicniúil saor in aisce ar feadh an tsaoil; freagra laistigh de 1 uair an chloig tar éis fógra a thabhairt
